Pour créer et acheminer les fils dans votre prototype numérique, vous devez d'abord créer et placer des composants électriques ou des connecteurs. Autodesk Inventor Professional Câble et faisceau permet d'identifier et d'étiqueter des points de connexion sur un connecteur et de définir les propriétés de la broche et de la pièce.

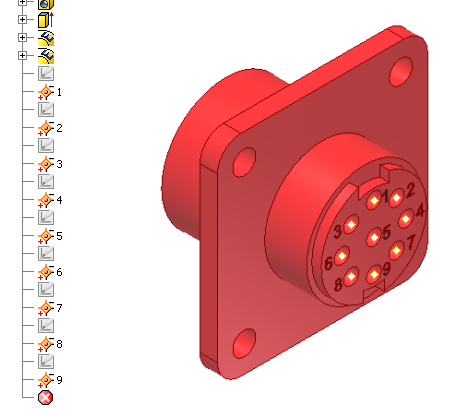

Les connecteurs sont des pièces Autodesk Inventor standard ou des iPièces dotées de propriétés étendues et d'un ou de plusieurs points de connexion de fil définis, appelés broches. Ce sont les seuls composants de faisceaux qui ne sont pas créés dans le contexte d'un ensemble de câbles et faisceaux. Au lieu de cela, les connecteurs sont créés en modifiant les pièces Autodesk Inventor standard. Lors de la modification des pièces, vous identifiez les points de construction spéciaux appelés broches, indiquez les propriétés requises et ajoutez des propriétés personnalisées supplémentaires, si nécessaire. Les broches peuvent être définies et modifiées une par une ou en groupe. Une fois définie, le composant électrique est placé dans un ensemble.
L'indicateur de référence de l'occurrence individuelle ou du groupe est requis dans chaque ensemble de câbles et faisceaux utilisant le composant électrique concerné (et non pas une seule fois à chaque occurrence du composant).
