Les fonctions de bord tombé et de profil roulé ont formé un tube ouvert, vous pouvez donc créer une mise à plat sans ajouter d'autres fonctions.
- Dans le ruban, cliquez sur l'onglet Tôlerie
le groupe de fonctions Mise à plat Créer une mise à plat .
La mise à plat est créée. L'onglet Mise à plat s'affiche et devient l'onglet actif du ruban.

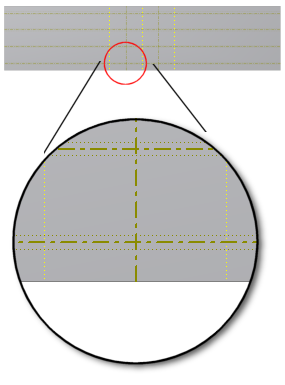

Cet onglet affiche les traits d'axe et l'encombrement des plis relatifs aux quatre coudes à 90 degrés qui forment le tube carré ainsi que les deux traits d'axe de rotation relatifs aux deux rotations à 30 degrés créés par les fonctions de profil roulé. Les traits d'axe et les encombrements des plis et des rotations sont tous exportés afin de séparer les couches lors de l'exportation de la mise à plat aux formats DWG ou DXF en vue d'améliorer la flexibilité de la fabrication CNC.
Dans la section finale de ce didacticiel, vous examinerez les fonctions de dépliage et repliage. Vous déroulez et dépliez le modèle créé en ajoutant des fonctions, puis en repliant ou en enroulant le modèle.
