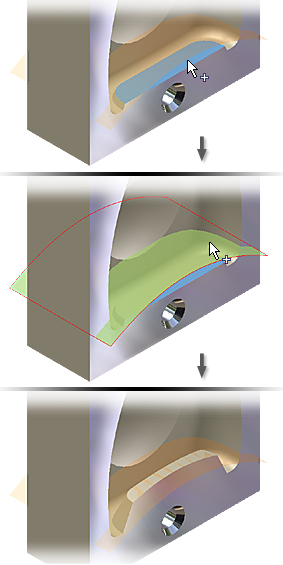

Des modifications de conception peuvent nécessiter le remplacement d'une face de pièce par un plan de construction ou une surface complexe. La commande Remplacer la face vous permet de sélectionner la face à remplacer et la nouvelle face. Elle génère une fonction de remplacement de faces qui peut être modifiée à l'aide des commandes d'esquisse et de fonction.
Conseils relatifs au remplacement de faces de pièce
- Il doit y avoir une intersection complète entre la pièce et la nouvelle face. Si la nouvelle face est plus grande que la pièce, elle est ajustée en conséquence, mais la face de la pièce n'est pas étendue, ni contractée pour correspondre à la nouvelle face.
- Lors de l'importation ou de l'association de surfaces, activez la commande Coudre pour coudre ces surfaces et former une surface composée.
- Les faces perpendiculaires à la nouvelle face ne peuvent pas être remplacées, car il n'y a aucune intersection.
- La face remplacée ne peut pas être copiée, ni collée ou utilisée dans un réseau ou une iFonction de manière autonome. Elle peut faire partie de l'une de ces opérations uniquement si sa fonction parent est également sélectionnée.
Puis-je utiliser une géométrie créée à l'aide de la commande Copier l'objet en tant que face de remplacement ?
Oui. Lorsque vous modifiez une pièce dans un ensemble, vous pouvez utiliser la commande Copier l'objet pour copier et associer une géométrie à la pièce active.
Utilisation d'un plan de construction en tant que face de remplacement
Vous pouvez créer et sélectionner un ou plusieurs plans de construction pour générer une face de remplacement plane. Leur comportement est identique à celui des surfaces sélectionnées à l'exception de leur taille. la taille des plans de construction est infinie indépendamment de l'affichage graphique.
Lors de la modification d'une fonction de face remplacée, le passage d'une sélection de plan de construction unique à une autre permet de conserver les fonctions dépendantes. En revanche, ces dernières ne sont pas conservées lors du passage d'une sélection unique à des sélections multiples ou de sélections multiples à d'autres sélections multiples.
