Ajout d'une fonction de dépliage au profil roulé

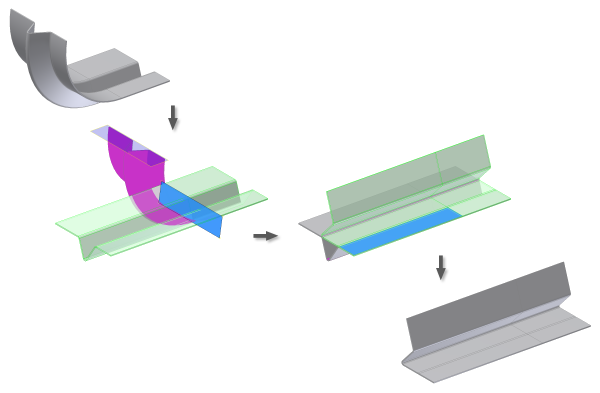

Pour ajouter des fonctions de modèle sur les faces aplaties d'une fonction de profil roulé, vous devez appliquer deux fonctions de dépliage :

1. Dans le ruban, cliquez sur l'onglet Tôlerie le groupe de fonctions Modifier Dépliage .
2. Sélectionnez une référence fixe à l'une des extrémités de la fonction de profil roulé.
3. Sélectionnez le profil roulé.
4. Cliquez sur Appliquer.
5. Sélectionnez une référence fixe sur la section redressée afin de commencer à appliquer le second dépliage.
6. Sélectionnez les plis à déplier.
7. Cliquez sur OK.

Vous pouvez à présent poursuivre la modélisation dans le modèle déroulé et déplié. Si une fonction appliquée traverse les plis, elle est déformée lorsque deux fonctions de repliage sont appliquées afin de rétablir la forme enroulée d'origine du modèle.

Remarque : L'ajout d'une fonction de dépliage pour poursuivre la modélisation ne correspond pas à la génération d'une mise à plat pour la fabrication. Pour de plus amples informations, reportez-vous à la rubrique Dépliage ou mise à plat.
