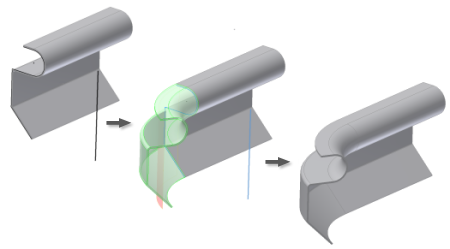

Dans le cadre de la fabrication en tôle, des opérations de profilage sont souvent nécessaires. Autodesk Inventor prend en charge la création de fonctions de profil roulé par révolution d'un contour constitué de lignes, d'arcs, de splines et d'arcs elliptiques. Vous pouvez créer une fonction de profil roulé en tant que fonction de base d'un modèle de pièce en tôle ou en tant que fonction ultérieure, selon les besoins de la conception.
Pour faciliter la préparation des dessins de détail, les traits d'axe des profils roulés possèdent un type d'objet unique et sont placés sur un autre calque du dessin.
Rotations existantes simples

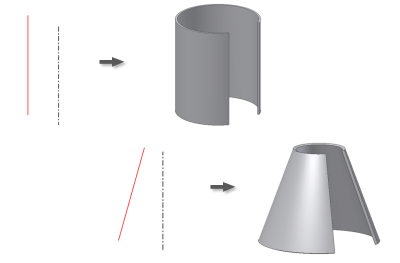

Dans les versions antérieures à Autodesk Inventor 2014, il était toujours possible de créer des rotations cylindriques et coniques. Lors de la migration vers la version actuelle, ces types de rotations ne sont pas convertis en fonctions de profil roulé et conservent les attributs et le comportement qu'ils présentaient dans les versions précédentes.
