Créer un perçage concentrique

Il est possible de créer des perçages sans une esquisse préexistante. A la section suivante, nous présenterons des méthodes de placement des perçages alternatives.

  1. Lancez la commande Perçage.
  2. Dans le menu déroulant Positionnement, sélectionnez Concentricité.

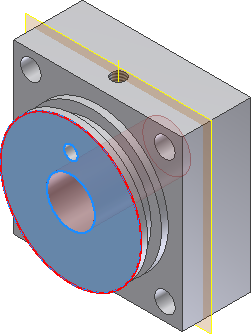

  3. L'option de sélection du Plan est activée. Choisissez la face avant de la forme cylindrique pour définir le plan.
  4. L'option de sélection Référence concentrique est activée. Choisissez une arête du cylindre pour positionner le perçage au centre de la face circulaire.
  5. Définissez le diamètre sur 14 mm.
  6. Définissez l'option Limite sur A travers tout.
  7. Cliquez sur OK pour créer le perçage.
  8. Dans le ruban, cliquez sur l'onglet Afficher le groupe de fonctions Visibilité Visibilité de l'objet , puis désactivez la case à cocher Toutes les fonctions de construction dans le menu déroulant pour désactiver l'affichage du plan de construction et de l'axe de construction.
  9. Enregistrez le fichier.
