Les murs, les sols, les plafonds et les toits peuvent comporter des couches parallèles. Une couche peut être constituée d'un plan continu unique de matériau (du contreplaqué, par exemple) ou de plusieurs matériaux (plaque de gypse, montants, isolation, lame d'air, briques et revêtement). Chaque couche du composant joue par ailleurs un rôle particulier. Certaines d'entre elles constituent, par exemple, des éléments de construction, tandis que d'autres jouent le rôle de barrières thermiques. Revit examine la priorité de chaque couche et les regroupe en conséquence.
Vous pouvez représenter chaque couche en définissant son matériau, son épaisseur et sa priorité. La géométrie composée figure généralement dans les plans de sol, les plans de faux-plafond et les coupes. Elles s'affichent dans les vues en mode Lignes cachées et Image filaire. Voir Style visuel Ligne cachée et Style visuel Image filaire.

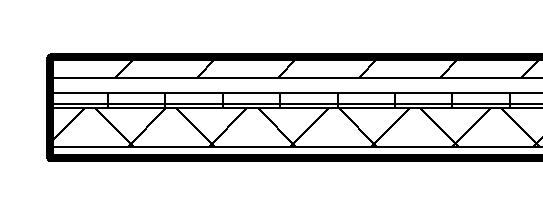

Mur composé de 7 couches dans une vue en plan
