L'outil Quadrillage permet de sélectionner des lignes de quadrillage afin de placer automatiquement des poutres entre d'autres éléments structurels (poteaux, murs porteurs et autres poutres). Par exemple, deux poteaux porteurs peuvent se situer sur une ligne de quadrillage. En outre, des poutres sont ajoutées entre les poteaux et les murs porteurs.
Pour placer des poutres à l'aide de l'outil Quadrillage
- Cliquez sur l'onglet Structure
le groupe de fonctions Structure
Poutre. - Cliquez sur l'onglet Modifier | Placer Poutrele groupe de fonctions MultipleSur les quadrillages.
- Sélectionnez le quadrillage pour placer les poutres.

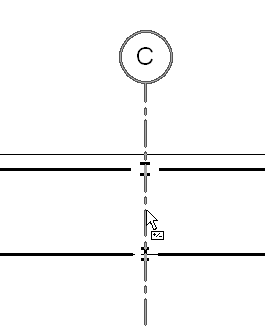

Sélection du quadrillage
Comme dans l'illustration, les poutres sont placées entre des poteaux.
Positionnement des poutres entre des poteaux
Dans un projet, les lignes de quadrillage s'avèrent un outil utile lors de la configuration des poutres et des poteaux. Pour positionner automatiquement des poutres, il suffit de sélectionner une étendue de lignes de quadrillage.
Pour esquisser des poutres automatiquement à l'aide de l'outil Quadrillage
- Cliquez sur l'onglet Structurele groupe de fonctions Structure Poutre.
- Dans la palette Propriétés :
- Sélectionnez un type de poutre dans la liste déroulante Sélecteur de type.
- Modifiez les paramètres de poutre.
- Dans la barre des options, sélectionnez une valeur dans la liste déroulante Utilisation structurelle.
- Cliquez sur l'onglet Modifier | Placer Poutrele groupe de fonctions MultipleSur les quadrillages.

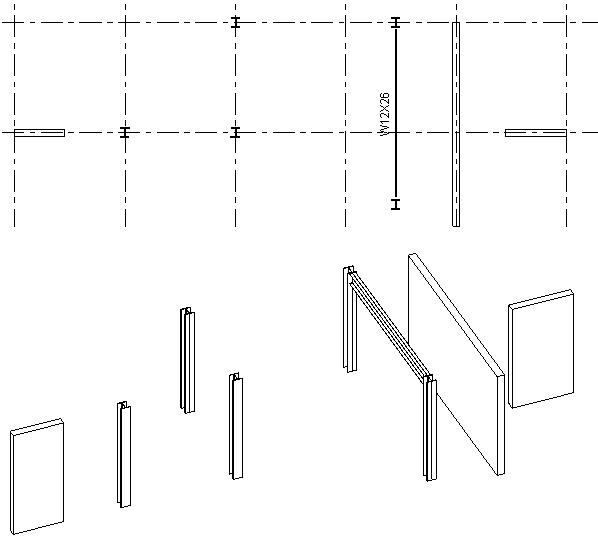

L'illustration ci-dessous présente des poteaux, une poutre et des murs structurels dans un plan et une vue 3D. Dans ce cas, vous pouvez utiliser l'outil de quadrillage pour ajouter automatiquement la majorité des poutres.
- Sélectionnez une ligne de quadrillage le long de laquelle placer la poutre.
Maintenez la touche Ctrl enfoncée pour sélectionner plusieurs lignes de quadrillage.

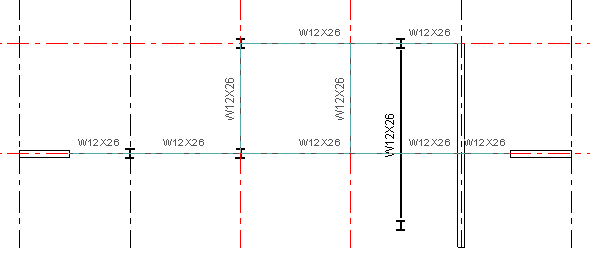

Dans l'illustration ci-dessous, des lignes de quadrillage ont été sélectionnées et des poutres ont été ajoutées automatiquement entre les poteaux, les murs et les poutres.
- Cliquez sur Modifier | Placer Poutre > Sur les lignes de quadrillagele groupe de fonctions MultipleTerminer. Conseil : Vous pouvez également dessiner une zone de sélection afin de sélectionner plusieurs lignes de quadrillage.

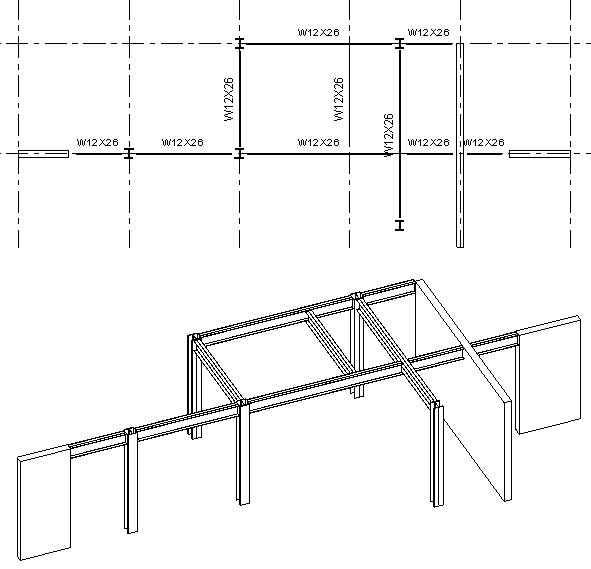

La figure ci-dessous illustre l'ajout de poutres entre les poteaux, les murs et les autres poutres de support. La poutre ajoutée perpendiculaire à la poutre qui était déjà en place ne coupe pas cette dernière.
- Tous les éléments porteurs qui croisent la ligne de quadrillage, notamment les poteaux, murs ou poutres, sont analysés.
- Aucune poutre n'est placée sur un mur situé sur la ligne de quadrillage. Les extrémités du mur servent de support.
- Si une poutre croise et traverse la ligne de quadrillage, elle est considérée comme support intermédiaire, car elle soutient les nouvelles poutres créées sur la ligne.
- Si une poutre croise la ligne de quadrillage, sans la traverser, elle est soutenue par une nouvelle poutre créée sur la ligne de quadrillage.
Lorsque Revit positionne des poutres le long d'une ligne de quadrillage, il utilise les conditions suivantes :
Pour plus d'informations sur l'utilisation structurelle des poutres en fonction des éléments créés, voir Utilisation structurelle des poutres.
