Les poteaux porteurs s'identifient dans une nomenclature de poteaux par des intersections de lignes de quadrillage et leurs contraintes et décalages supérieurs et inférieurs. Ces identifications déterminent leur emplacement dans les nomenclatures de poteaux.
Pour afficher la nomenclature des poteaux porteurs d'un projet, cliquez sur l'onglet Vue
le groupe de fonctions Créerla liste déroulante NomenclaturesNomenclature de poteaux graphiques. Vous créez ainsi une nouvelle vue qui s'affiche dans l'arborescence du projet.

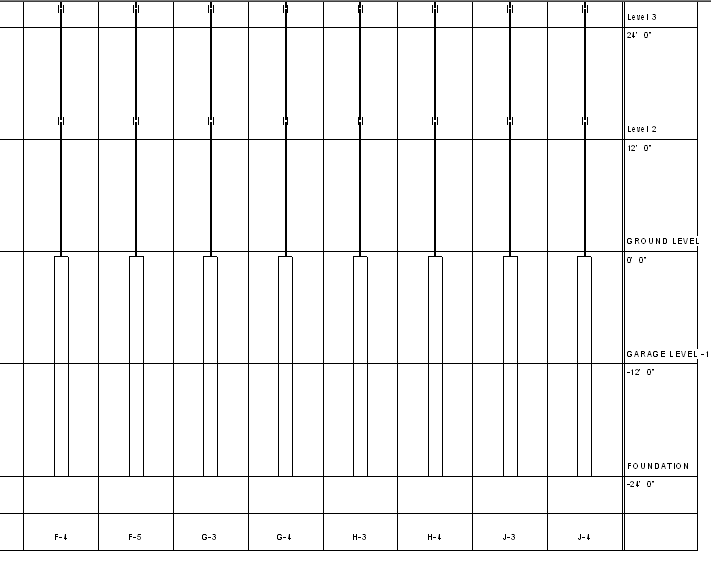

Poteaux identifiés par des intersections aux épissures et plaques de base visibles
Vous pouvez effectuer les tâches suivantes avec les nomenclatures de poteaux graphiques :
- Inclure les poteaux extérieurs au quadrillage. Voir Ajout de poteaux extérieurs au quadrillage.
- Filtrez les poteaux à afficher.
- Sélectionnez les niveaux spécifiques à ne pas afficher. Voir Masquage des niveaux des nomenclatures de poteaux graphiques.
- Définissez la plage des vues en plan de niveaux à afficher. Voir Affichage de la plage des vues en plan de niveaux.
- Définissez la plage des emplacements de poteaux à afficher. Voir Affichage de la plage d'emplacements des poteaux.
- Filtrez les poteaux à afficher par matériau. Voir Affichage des matériaux des poteaux.
- Réglez l'apparence de la nomenclature.
- Modifiez les propriétés de texte. Voir Modification des propriétés de texte de la nomenclature de poteaux graphiques.
- Modifiez les propriétés d'affichage du quadrillage de nomenclature. Voir Modification des propriétés de quadrillage de la nomenclature de poteaux graphiques.
- Réglez l'apparence des poteaux. Voir Modification des propriétés d'affichage des poteaux.
- Scindez la nomenclature. Voir Segmentation de la nomenclature.
- Etiquettes des poteaux dans la nomenclature. Voir Application d'une étiquette par catégorie et Etiquetage de tous les éléments sans étiquette.
- Regroupez des emplacements de poteaux similaires. Voir Regroupement des poteaux par similitude d'emplacement.
- Appliquez la nomenclature à une feuille. Voir Ajout d'une feuille.
