Les vues en coupe traversent le modèle. Vous pouvez les dessiner dans les vues en plan, en coupe, d'élévation et de détail. Les vues en coupe s'affichent sous forme de représentations de coupe dans les vues d'intersection.
Vous pouvez créer des vues en coupe de bâtiment, de mur et de détail. Chaque type possède un affichage graphique unique et est répertorié dans un emplacement différent de l'arborescence du projet. Les vues en coupe de bâtiment et de mur apparaissent dans la partie Coupes (Coupe du bâtiment) et Coupes (Coupe de mur) de l'arborescence du projet. Les coupes de détail apparaissent dans la partie Vues de détail.
Vous pouvez couper une vue en coupe au niveau du plan de délimitation éloignée. Pour plus d'informations, voir Plan de délimitation éloignée.

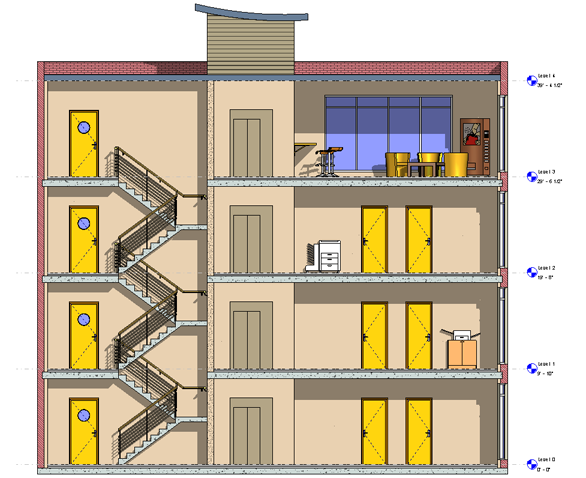

Exemple
Vues en coupe dans l'Editeur de familles
- Vous avez la possibilité de créer une vue en coupe dans l'Editeur de familles.
- Les vues en coupe ne sont pas disponibles pour les familles in situ.
- Si le symbole de coupe s'affiche sans extrémité, vous devez charger l'extrémité de la ligne de coupe. Voir Modification de l'extrémité de la ligne de coupe.
