Au cours de cette étape, nous allons regrouper les volumes dans un groupe d’élément CAO. Dans le cadre d'une étape ultérieure, nous allons associer ce groupe à un matériau Autodesk® Simulation CFD.
Les groupes d'entités de CAO nous permettent de fait d'affecter des paramètres directement au modèle de CAO.
Ouvrez l'assemblage manifold (tubulure) dans votre système de CAO à partir du dossier approprié. L'emplacement du dossier dépend du système d'exploitation :
Windows 7 :
ProgramData\Autodesk\Simulation CFD 2014\Tutorials\ CAD \automation-study
ou
ProgramData\Autodesk\Simulation CFD 360 2014\Tutorials\ CAD \automation-study
Le dossier ProgramData n'est pas accessible par défaut. Pour accéder à ce dossier dans Windows® 7 :
- Ouvrez une fenêtre d'explorateur de fichiers (menu Démarrer > Poste de travail).
- Dans le coin supérieur gauche, cliquez sur Organiser > Options des dossiers et de recherche.
- Cliquez sur l'onglet Affichage.
- Sélectionnez l'option Afficher les fichiers, dossiers et lecteurs cachés.
- Cliquez sur Ok.
Si vous avez des questions, veuillez vous adresser à votre administrateur système.
Windows XP :
Documents and Settings\All Users\Application Data\Autodesk\Simulation CFD 2014\Tutorials\ CAD \automation-study
ou
Documents and Settings\All Users\Application Data\Autodesk\Simulation CFD 2014 360\Tutorials\ CAD \automation-study

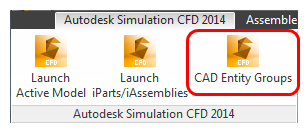

Cliquez sur l'icône groupes d'entités de CAO dans le panneau Autodesk Simulation CFD :
- Autodesk® Inventor :
- SolidWorks : groupes d'éléments CAO
- Pro/Engineer : groupes d'éléments CAO

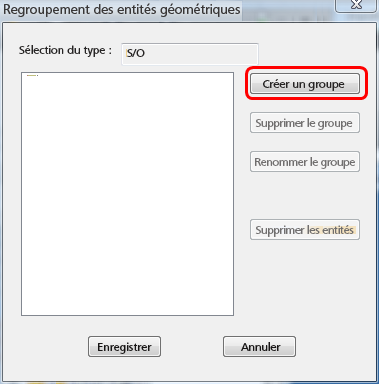

Cliquez sur Créer un groupe.

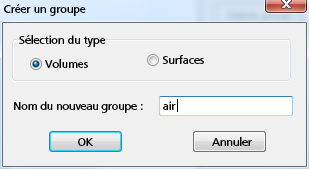

Sélectionnez Volumes . Entrer "Air" comme nom du groupe.
Cliquez sur OK .
SolidWorks seulement : à partir de la barre d'outils Filtre de sélection, sélectionnez l'icône Filtrer les corps solides. (Si la barre d'outils Filtre de sélection n'est pas visible, appuyez sur F5.)

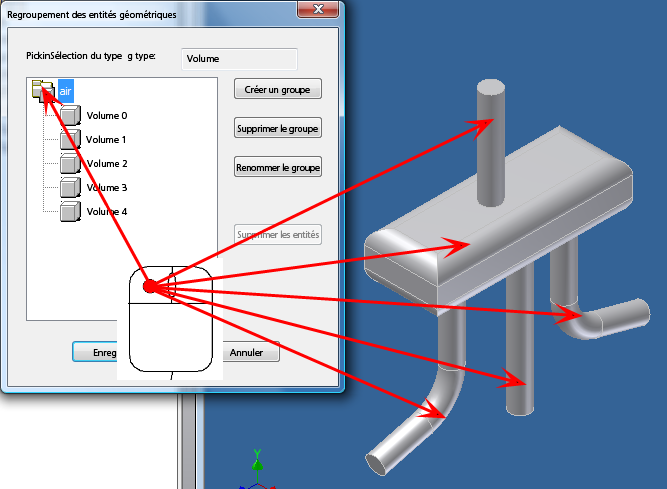

Cliquez sur le groupe air et sélectionnez les cinq pièces dans le modèle.
Cliquez sur Save (Enregistrer).
