Evaluation de la chute de pression

Dans cette étape, nous allons utiliser la section Valeurs critiques du Centre de décision pour évaluer la chute de pression.

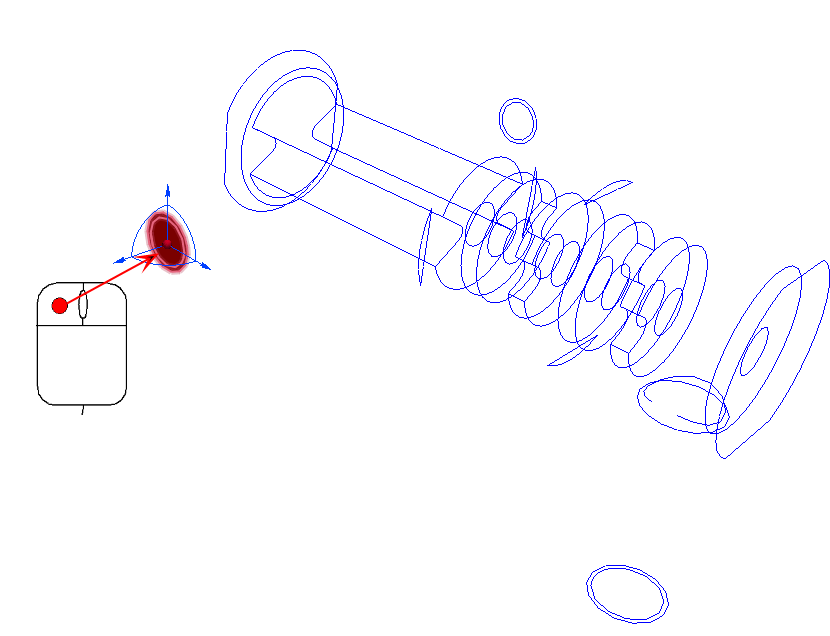

Cliquez avec le bouton gauche de la souri sur le plan et cliquez sur l'icône Alignement des surfaces. Sélectionnez la surface d'entrée.

Pour définir le plan comme étant un plan récapitulatif, cliquez sur Récapitulatif dans le panneau contextuel Plans :

Pour lancer la comparaison des résultats, cliquez sur Centre de décision dans la barre d'outils Accès rapide :

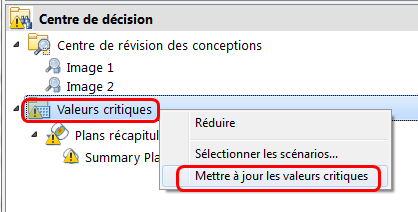

Dans le Centre de décision, cliquez avec le bouton droit de la souris sur Valeurs critiques et cliquez sur Mettre à jour les valeurs critiques.

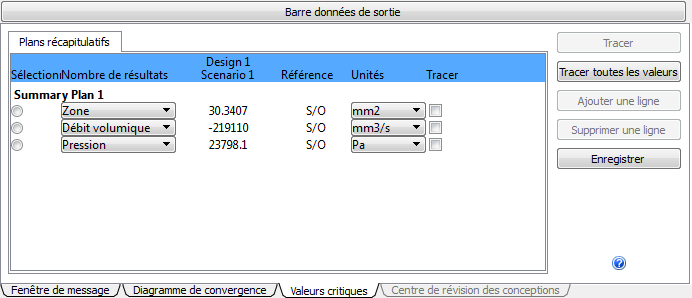

Remarque : Consultez les données du plan récapitulatif dans l'onglet Valeurs critiques de la barre données de sortie.

Remarque : Puisque la pression de sortie a une valeur de 0 Pa Totale, il s'agit de la chute de pression de cette entrée à la sortie.

Dans cet exemple, nous avons utilisé les plans récapitulatifs pour extraire les données d'une seule analyse. Dans les étapes qui suivent, nous allons créer un scénario supplémentaire pour les comparer dans le Centre de décision.
