Création de plans récapitulatifs et comparaison des écoulements de sortie

Dans cette étape, nous allons utiliser les plans récapitulatifs du Centre de décision pour comparer les débits des deux sorties.

Cliquez sur l'onglet Résultats.

Cliquez sur Plans à partir de l'onglet Résultats :

Pour créer un plan, cliquez sur Ajouter dans le panneau contextuel Plans :

Remarque : Pour placer une section à une sortie :

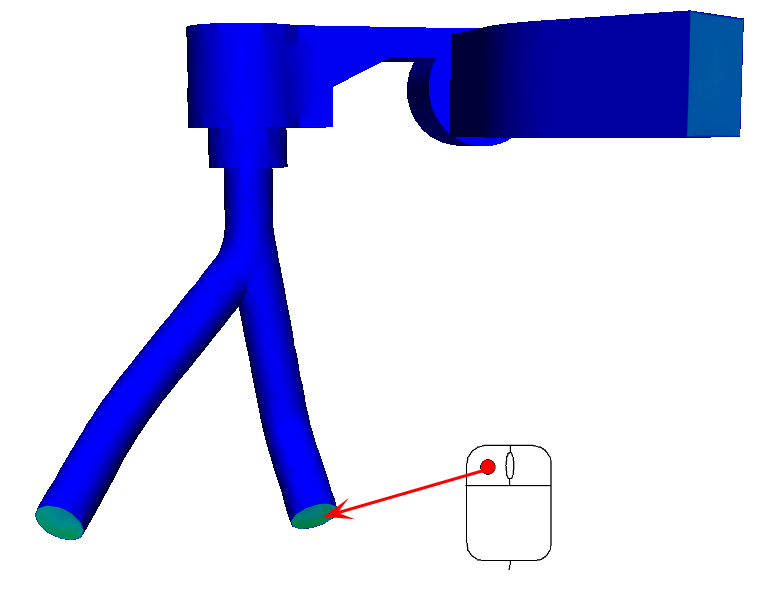

Cliquez avec le bouton gauche de la souri sur le plan et cliquez sur l'icône Alignement des surfaces. Sélectionnez la surface de sortie.

Pour définir le plan comme étant un plan récapitulatif, cliquez sur Récapitulatif dans le panneau contextuel Plans :

Remarque : Cette opération applique ce plan à tous les scénarios de l'étude.

Répétez pour créer un plan de coupe récapitulatif aligné sur l'autre sortie.

Pour lancer la comparaison des résultats, cliquez sur Centre de décision dans la barre d'outils Accès rapide :

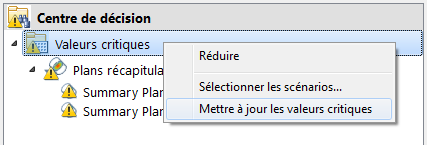

Dans le Centre de décision, cliquez avec le bouton droit de la souris sur Valeurs critiques et cliquez sur Mettre à jour les valeurs critiques.

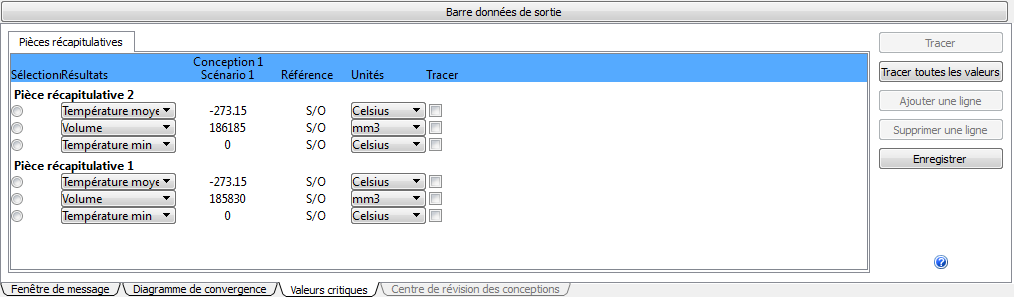

Remarque : Consultez les données du plan récapitulatif dans l'onglet Valeurs critiques de la barre données de sortie.

Félicitations ! Vous avez terminé l'exercice. Cliquez ici pour revenir à la page de titre des didacticiels.
