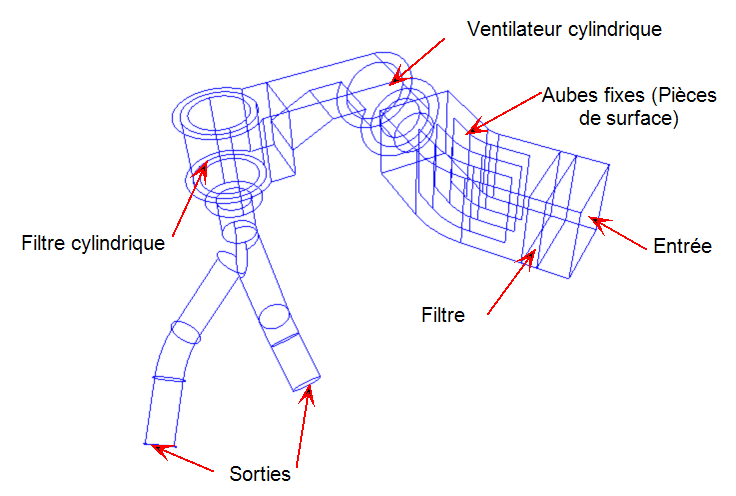

Dans ce réseau de gaines HVAC, l'air s'écoule à travers plusieurs filtres et une soufflante centrifuge, puis sort par deux tubes de distribution.
La géométrie se compose de volumes d'air et plusieurs composants internes. En général, le modèle de production de CAO type comporte également des composants de gaines muraux. Toutefois, nous les avons omis de ce didacticiel, car nous ne sommes pas concernés par le transfert thermique. Si l'objectif est de savoir comment les gaines ont un impact sur la distribution de température, nous aurions inclus les composants de gaines muraux dans la géométrie.
Dans cet exercice, nous allons explorer l'utilisation d'un matériau de soufflante centrifuge et une résistance distribuée cylindrique. Ces deux objets matériau sont sensibles aux paramètres appliqués dans la boîte de dialogue Matériaux. Veuillez donc à bien les définir.
Nous allons utiliser des pièces de surface pour simuler la présence d'aubes fixes en tôlerie à fines parois dans le conduit. Dans les versions Pro/Engineer, SolidWorks et Parasolid de la géométrie, les aubes fixes étaient modélisées avec des surfaces qui n'appartenaient à aucun composant 3D dans le modèle de CAO. Dans Autodesk® Inventor, Solid Edge et Acis, les volumes 3D étaient construits de sorte que leurs côtés constituent les aubes fixes. Ces volumes était traités comme des zones fluides et un matériau solide était affecté aux côtés. Cette méthode présente une façon différente d'utiliser les composants de surface dans un modèle d'analyse Autodesk Simulation CFD.
Rubriques clés
- Résistances distribuées non alignées sur un axe cartésien
- Objet matériau de ventilateur centrifuge
- Résistance distribuée cylindrique (pour un filtre)
- Pièces de surface permettant de simuler les obstructions de tôlerie
Objectif
Cette analyse a pour objectif de comparer les débits à partir des deux sorties.
