- Nella barra multifunzione fare clic sulla
scheda Modellazione
gruppo Schizzo
Crea schizzo 2D

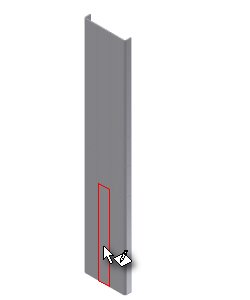

oppure fare clic con il pulsante destro e selezionare Schizzo 2D dal menu comandi frequenti. Quindi, selezionare la faccia visualizzata nell'immagine riportata di seguito.
- Riorientare la vista utilizzando ViewCube o Visualizza faccia per visualizzare direttamente lo schizzo.
- Fare clic su
scheda Schizzo
gruppo Disegna
Punto
. Trascinare sul punto di origine proiettato, quindi verso l'alto. Si dovrebbe vedere la linea tratteggiata ad indicare che il punto da inserire è allineato con il punto di origine:
- Fare clic per posizionare il punto.
- Fare clic su
scheda Schizzo
gruppo Vincola
Quota
oppure fare clic con il pulsante destro e selezionare Quota generica dal menu comandi frequenti. A questo punto, inserire una quota 25 mm tra il punto e lo spigolo inferiore della parte spiegata.
- Completare lo schizzo e uscire dall'ambiente di schizzo.
- Fare clic su
scheda Lamiera
gruppo Modifica
Foro
, quindi inserire un foro dal diametro di 5 mm con una terminazione Tutte le facce nel punto di schizzo.
Si procederà con la disposizione in serie dei fori.
