Si desidera raccordare gli spigoli in corrispondenza dell'intersezione tra l'accoppiamento a scatto e il coperchio delle batterie. È necessario aggiungere un raccordo con regola.
- Fare clic sul comando Raccordo con regola.
- Per Origine, selezionare Lavorazione.
- Selezionare la lavorazione di accoppiamento a scatto.
- Per Raggio, immettere 0.2 mm.
- Per Regola, selezionare Parte di riferimento.

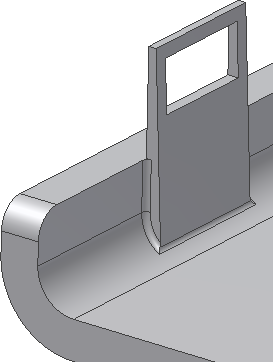

Non si desidera inserire il raccordo intorno agli spigoli superiori (frecce rosse). Gli spigoli vengono inclusi perché condividono la faccia curva dell'accoppiamento a scatto coincidente con la faccia curva del corpo delle batterie. Vengono definiti "facce unite". È possibile ignorare tali facce (e tutti gli spigoli condivisi) effettuando le operazioni seguenti:
- Fare clic su Altro per espandere la finestra di dialogo.
- Fare clic sulla casella Rimuovi facce unite per abilitare l'opzione.
- Fare clic su OK per creare il raccordo con regola. Entrambe le graffe vengono raccordate poiché sono entrambe sottoposte alla stessa lavorazione.
- Salvare il file.
