- Per verificare gli errori in Percorso01, fare clic con il pulsante destro del mouse sul percorso nel browser Modello e selezionare Mostra violazioni.
- Per identificare la parte errata del percorso, fare clic sull'errore nella finestra di dialogo Mostra violazioni e visualizzarlo nella finestra grafica.

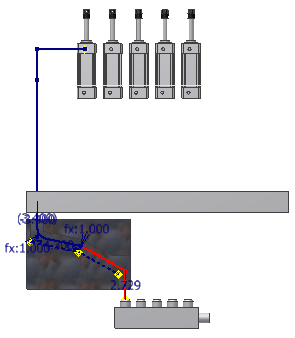

L'angolo non valido si trova tra i due segmenti, come evidenziato nell'illustrazione seguente.
- Fare clic su OK per chiudere la finestra di dialogo Mostra violazioni.
-
Nella barra multifunzione fare clic sulla
scheda Percorso
gruppo Crea
Pieghe
. - Immettere 0,5 pollici nella finestra di dialogo Piega (Bend). Selezionare i due segmenti che formano l'angolo non valido.
Viene creata una piega con un raggio di 0,5 pollici. Nel browser Modello scompare l'icona dell'errore.
- Chiudere la finestra di dialogo Piega (Bend).
- Per concludere il percorso, fare di nuovo clic con il pulsante destro del mouse e scegliere Fine modifica.
