Inserimento di un altro wire

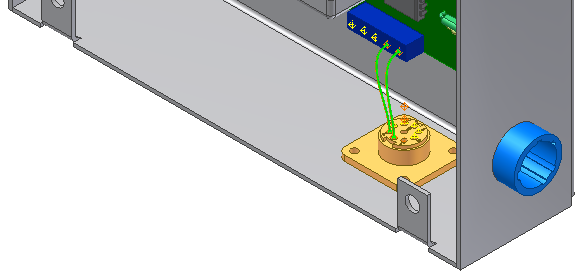

Ripristinare l'impostazione di curvatura Con curvatura naturale, quindi aggiungere un altro wire tra i connettori.

1. Prima di aggiungere il secondo wire, utilizzare il comando Impostazioni cablaggio per impostare di nuovo l'opzione Con curvatura naturale per wire e cavi.
2. Aggiungere un altro wire che collega U3 Pin 2 a J12 Pin 2.

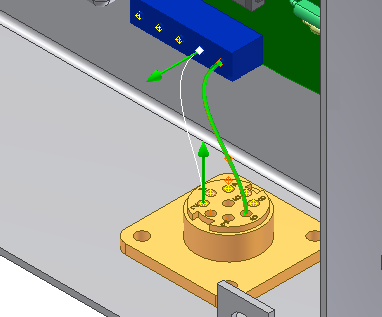

   Durante la selezione di ogni punto del wire, viene visualizzata la freccia di direzione esterna insieme all'anteprima del wire e al messaggio di richiesta.


3. Fare clic con il pulsante destro del mouse e scegliere Applica dal menu contestuale.

4. Fare clic su Annulla.
5. Nel browser, espandere Harness Assembly1 e la cartella Wire per visualizzare i wire aggiunti nella gerarchia.
6. Tornare all'assieme di primo livello.
