Dopo aver creato un raccordo o un componente personalizzato e averlo trasformato in una famiglia di iPart, è possibile utilizzare il comando Creazione Tubi e tubature per preparare la parte per la pubblicazione nella Libreria del Centro contenuti. È possibile inoltre creare e pubblicare una parte normale (non una iPart), come raccordo.
Una volta create, è possibile pubblicare le iPart di tubi e tubature e le parti normali nel Centro contenuti.
Tipi di parti disponibili per la creazione e la pubblicazione
Tutti i tipi di parti standard quali, ad esempio, adattatori, parti trasversali, gomiti, flange e così via, sono disponibili per la creazione e la pubblicazione con il numero di connessioni di default. Non è possibile creare parti normali come parti di conduttura . Se la parte da creare non può essere classificata in alcuno dei tipi di raccordo disponibili, utilizzare il tipo Altro.
|
Tipo di parte |
Connessioni di default |
Raccordo/condutture |
|
Adattatori |
2 |
Raccordo |
|
Boccole |
2 |
Raccordo |
|
Calotte |
1 |
Raccordo |
|
Connettori |
2 |
Raccordo |
|
Manicotti |
2 |
Raccordo |
|
Parti trasversali |
4 |
Raccordo |
|
Gomiti |
2 |
Raccordo |
|
Flange |
2 |
Raccordo |
|
Guarnizioni |
2 |
Raccordo |
|
Raccordi per tubi flessibili |
2 |
Raccordo |
|
Inserti |
2 |
Raccordo |
|
Nippli |
2 |
Raccordo |
|
Dadi |
2 |
Raccordo |
|
Tappi |
1 |
Raccordo |
|
Riduttori |
2 |
Raccordo |
|

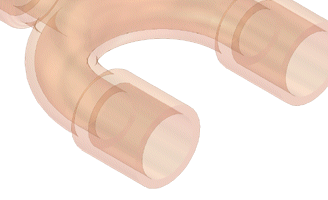

Pieghe doppie |
2 |
Raccordo |
|
Ti |
3 |
Raccordo |
|
Bocchettoni |
2 |
Raccordo |
|
Valvole |
2 |
Raccordo |
|
Curve a Y |
3 |
Raccordo |
|
Tubi flessibili |
2 |
Conduttura Questo tipo non è disponibile per la creazione di parti di tubi e tubature normali. |
|
Tubi |
2 |
Conduttura. Questo tipo non è disponibile per la creazione di parti di tubi e tubature normali. |
|
Tubature |
2 |
Conduttura. Questo tipo non è disponibile per la creazione di parti di tubi e tubature normali. |
|
Altro contorno |
2 |
Raccordo. Questo tipo è utilizzato quando la parte creata non può essere classificata in alcuno dei tipi di raccordo disponibili. |
|
Diramazioni |
2 |
Raccordo. Comprende una sottocategoria, Con saldatura di testa. |
Modalità di creazione di parti di tubi e tubature
Le iPart di tubi e tubature possono essere create e pubblicate sia come tubi che come raccordi. Durante la creazione di questo tipo di iPart, è necessario specificare quanto segue:
- Numero di connessione
- Trattamento estremità
- Parametro e mappaggio della tabella di iPart
- Punto di connessione e asse di connessione e, per i raccordi di diramazione, punto coincidente e asse del tubo per il secondo punto di connessione
- Incastro per la iPart e, per i raccordi di diramazione, profilo di taglio per il tubo coincidente
- Proprietà ISOGEN per i raccordi
Le parti normali possono essere create e pubblicate solo come raccordi. Durante la creazione di questo tipo di parti, è necessario specificare quanto segue:
- Numero di connessione
- Trattamento estremità
- Dimensione nominale fissa
- Punto di connessione e asse di connessione e, per i raccordi di diramazione, punto coincidente e asse del tubo per il secondo punto di connessione
- Incastro per la iPart e, per i raccordi di diramazione, profilo di taglio per il tubo coincidente
- Proprietà ISOGEN per i raccordi
