Prima di procedere all'assemblaggio dei componenti, è possibile apportare modifiche per identificarli con questo progetto.
Modificare l'aspetto del componente dell'assieme
Innanzitutto è necessario modificare l'aspetto dei componenti calotta di giunzione per renderli più visibili.

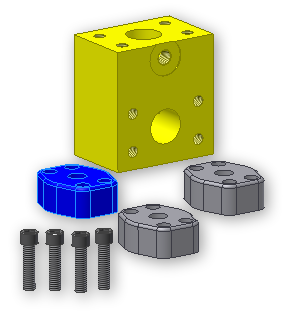

- Fare clic sul primo componente calotta di giunzione.
- Dalla barra degli strumenti Accesso rapido, espandere il menu a discesa Aspetto e selezionare Blu.
- Ripetere la selezione dell'aspetto per gli altri due componenti calotta di giunzione.
Rinominare i componenti dell'assieme
Fino a questo punto, i componenti aggiunti all'assieme vengono elencati nel browser Modello. I componenti sono visualizzati con gli stessi nomi dei file a cui fanno riferimento. È necessario modificare i nomi dei componenti nell'assieme in base allo scopo. Si desidera inoltre rimuovere l'identificazione del membro iPart.
Rinominare i componenti assicura che le modifiche successive del nome per i membri iPart non influenzino l'aggiornamento dei nomi del componente nella regola. Se i nomi non sono aggiornati, l'esecuzione della regola può avere esito negativo.
- Accedere al browser Modello.
- Per ogni componente elencato di seguito, fare doppio clic lentamente sul nome e modificarlo come indicato.
- Sostituisci union_cap [modello Code = 050]:1 con port_a_union.
- Sostituisci union_cap [modello Code = 050]:2 con port_b_union.
- Sostituisci union_cap [modello Code = 050]:3 con port_c_union.
- Sostituisci Screw-01:1 con port_a_union_screw.
- Sostituisci Screw-01:2 con port_b_union_screw.
- Sostituisci Screw-01:3 con port_c_union_screw.
