Visualizzare le impostazioni di visualizzazione predefinite per l'assieme attivo e creare un disegno della tavola chiodi.
- Creazione di un disegno mediante il modello Standard.idw.
-
Nella barra multifunzione fare clic sulla
scheda Posiziona viste
gruppo Crea
Tavola chiodi
. - Nella finestra di dialogo Vista tavola chiodi, assicurarsi che il file sia impostato su Enclosure_Assembly.iam.
- Fare clic sul menu a discesa Vista tavola chiodi e selezionare Harness Assembly1. Fare clic su OK per creare la vista.

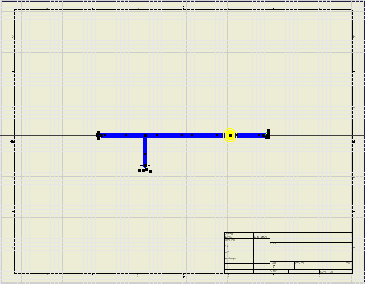

Viene creata la vista del disegno della tavola chiodi e lo schizzo della tavola chiodi è attivo. Il cablaggio viene posizionato nel disegno come illustrato.
- Fare clic con il pulsante destro nella finestra grafica e selezionare Concludi schizzo.
- Salvare il lavoro utilizzando il nome di file Harness Assembly1.idw nella sottocartella Cable & Harness.
