- Fare doppio clic su Condutture di Tubi e tubature nel browser Modello.
-
Nella barra multifunzione fare clic sulla
scheda Tubi e tubature
gruppo Conduttura
Crea conduttura tubo
. - Nella finestra di dialogo Crea conduttura, immettere AirSystem2 come Nome file conduttura. Accettare gli altri valori predefiniti e fare clic su OK.
La conduttura singola AirSystem2:1 viene aggiunta e attivata nel browser. Nella barra multifunzione viene visualizzata la scheda Conduttura tubo.
- Nella scheda Conduttura tubo, gruppo Gestione, selezionare lo stile Tubo flessibile idraulico - Filettatura femmina - Ruota dall'elenco degli stili attivi.
-
Nella barra multifunzione fare clic sulla
scheda Conduttura tubo
gruppo Percorso
Nuovo percorso
. - Nella finestra di dialogo Crea nuovo percorso, accettare la posizione e il nome di default per il file di percorso e fare clic su OK.
Il percorso di tubi viene aggiunto alla conduttura attiva e attivato. Nella barra multifunzione viene visualizzata la scheda Percorso.
-
Nella barra multifunzione fare clic sulla
scheda Percorso
gruppo Crea
Percorso
.Il raccordo iniziale specificato dallo stile di tubi flessibili è associato al cursore ed è pronto per essere posizionato.

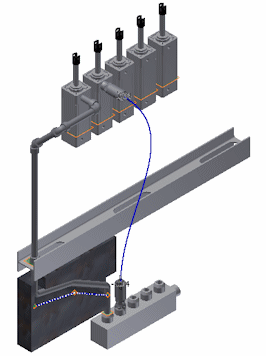

- Spostare il cursore sullo spigolo circolare come mostrato nell'immagine seguente. Fare clic per impostare il raccordo iniziale.Nota: L'asse di direzione sulla parte deve essere rivolto verso il percorso.
- Viene visualizzato il raccordo finale, associato al cursore. Il raccordo iniziale e il raccordo finale fanno riferimento al medesimo file di parti in questo stile.
- Spostare il cursore sull'apertura circolare nella parte valvola.
Se l'orientamento del raccordo non è corretto, fare clic con il pulsante destro del mouse e scegliere Connessione successiva.
- Fare clic per posizionare il raccordo finale. Viene visualizzata la linea del percorso.
