Esaminare la struttura di organizzazione dei file in un assieme di stampo.
- Categoria
-
Lavorazioni con utensili
- Tempo richiesto
-
60 minuti
- File delle esercitazioni usato
-
Directory CoverMold
Nota: Fare clic e leggere il file dell'esercitazione istruzioni di installazione in http://www.autodesk.com/inventor-tutorial-data-sets-2014. Quindi, scaricare i set di dati dell'esercitazione e le istruzioni di installazione del file dell'esercitazione e installare i set di dati come indicato.
Obiettivi
Quando viene creato un assieme di stampo, Inventor Mold Design genera un notevole numero di file. In questa esercitazione saranno esaminati tali file e ne saranno indicate convenzioni per l'attribuzione di nomi e funzioni. Al termine dell'esercitazione, l'utente sarà in grado di effettuare le seguenti attività:
- Identificare i file di assieme stampo creati e memorizzati nel percorso del progetto in Esplora risorse.

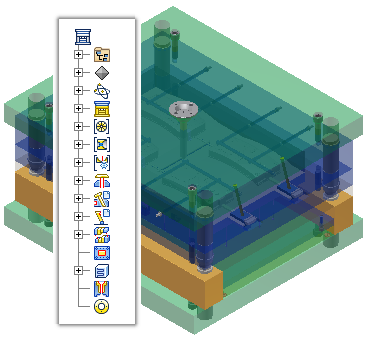

- Riconoscere i nodi aggiunti alla visualizzazione del browser Mold Design quando vengono aggiunte delle lavorazioni.
- Riconoscere la gerarchia di file visualizzata nel browser Modello per un assieme stampo. Nota: In questa esercitazione si utilizza lo schema di denominazione file di default. Fare clic con il pulsante destro del mouse sul nodo di Mold Design nel relativo browser e selezionare Richiedi nomi file. È possibile accettare i nomi e le posizioni di default o scegliere nuovi nomi e posizioni per i file.
Prerequisiti
- Completamento dell'esercitazione Progetti della suite di esercitazioni di Inventor.
- Completamento dell'esercitazione Informazioni sull'esercitazione.
- Saper impostare il progetto attivo e spostarsi nello spazio del modello mediante i comandi di visualizzazione. Per ulteriori informazioni, vedere l'argomento Introduzione della Guida in linea di Inventor.
- È preferibile, inoltre, conoscere il Centro contenuti di Inventor.
Suggerimenti per la navigazione
- Utilizzare il pulsante Avanti o Indietro per passare alla pagina successiva o tornare a quella precedente.
