Le linee d'asse cosmetiche sono linee rette tracciate su un modello piatto e convertite in linee della piega con linee di estensione della piega. Rappresentano pieghe che non sono presenti nel modello piegato; potrebbero essere cordonature di irrigidimento o una linea della piega che si desidera posizionare in una parte piegata del modello piatto. Le linee d'asse cosmetiche portano con sé attributi di piegatura che possono essere recuperati nei disegni. Essi possono essere ordinati in sequenza utilizzando le tecniche Annotazione ordine piega analizzate nell'esercizio precedente.

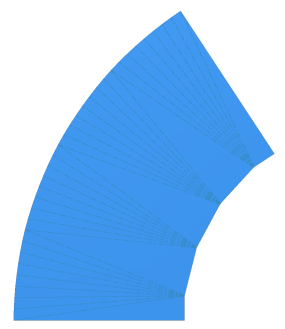

- Fare clic per selezionare la faccia del modello piatto.
Nota: Se non si deseleziona l'opzione dell'applicazione Proiezione automatica spigoli per la creazione e la modifica dello schizzo, come specificato nei Prerequisiti all'inizio di questa esercitazione, questo schizzo e tutti quelli successivi realizzati nell'esercitazione, presenteranno una geometria proiettata non necessaria. - Nella barra multifunzione fare clic sulla
scheda Modellazione
gruppo Schizzo
Crea schizzo 2D
o fare clic con il pulsante destro e selezionare Nuovo schizzo dal menu di comandi frequenti. - Fare clic su OK nella finestra di dialogo in cui viene visualizzato il messaggio: Le modifiche al modello piatto vengono applicate esclusivamente a tale modello e non si riflettono sul modello piegato.

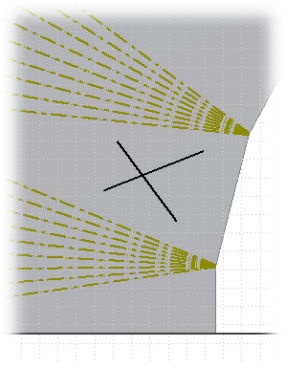

- Eseguire lo schizzo di due linee rette come illustrato di seguito:
Nota: Nel seguente esempio, le dimensioni e la posizione non sono importanti, pertanto le quote non verranno applicate. In un progetto reale, sarà necessario applicare le quote per posizionare queste linee in modo accurato. - Fare clic su
Schizzo
gruppo Esci
Concludi schizzo
o fare clic col pulsante destro del mouse e selezionare Concludi schizzo 2D dal menu comandi frequenti.
Si procederà con la conversione delle linee dello schizzo in linee d'asse cosmetiche.
