In questa sezione, verranno definite le superfici chiusura fori e di separazione stampo per l'assieme stampo.
- Nella barra multifunzione, fare clic sulla scheda Punzone/Matrice > gruppo Disegno separazione articolo > Crea superficie chiusura fori

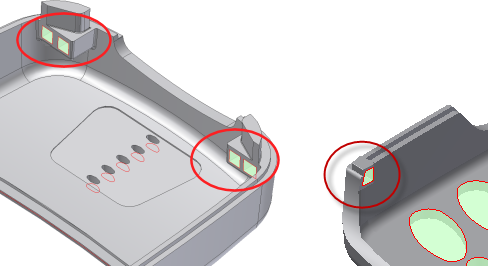

. - Fare clic su Rilevamento automatico per avviare il calcolo. Orientare il modello, quindi individuare le chiusure fori circolari su ciascuna estremità del modello, come mostrato nell'immagine seguente. Tali chiusure fori devono essere create utilizzando inserti, per cui le superfici chiusura fori vanno eliminate.
È importante tenere presente che l'algoritmo di chiusura fori di Inventor Mold Design è un punto di partenza per superfici chiusura fori. Esaminare le superfici chiusura fori rilevate dal sistema. Aggiungere o eliminare le chiusure fori in base ai propri requisiti e a ciò che è stato creato automaticamente per l'utente.
- Stabilire il nome delle chiusure fori da eliminare collocando il puntatore del mouse su ciascuna delle chiusure fori nella finestra grafica. Annotare i nomi visualizzati.
- Nella finestra di dialogo Crea superficie chiusura fori, scorrere l'elenco delle chiusure fori per individuare quelle stabilite nell'operazione precedente. Selezionare tale chiusura fori e verificare che sia evidenziata nella finestra grafica. Premere Canc sulla tastiera per rimuovere la chiusura fori.
- Eliminare le altre superfici chiusura fori visualizzate nell'immagine. Accertarsi che non siano presenti chiusure fori su nessuno dei quattro ritagli quadrati e di non aver eliminato alcun'altra superficie chiusura fori nel modello.
- Per ottenere superfici di alta qualità nel prodotto finale, fare clic su Tutto inferiore
nella finestra di dialogo Crea superficie chiusura fori per passare le superfici chiusura fori agli spigoli inferiori del modello. - Fare clic su OK nella finestra di dialogo Crea superficie chiusura fori per generare le superfici chiusura fori.
- Nella barra multifunzione, fare clic sulla scheda Punzone/Matrice > gruppo Disegno separazione articolo > Crea superficie di separazione stampo
. - Fare clic su Rilevamento automatico per avviare il calcolo. Fare clic su OK nella finestra di dialogo Crea superficie di separazione stampo per generare la superficie come mostrato nell'immagine seguente.
