Molti progetti richiedono la creazione di sottoassiemi che contengono una geometria simile e solo la dimensione o la posizione nell'assieme principale varia leggermente. La creazione e il posizionamento manuali di questi sottoassiemi richiede molto tempo. Il comando iCopy consente di automatizzare il processo di copia e posizionamento di componenti simili nell'assieme principale. iCopy combina funzioni di modellazione dello scheletro e adattività per consentire al sottoassieme di cambiare forma e adattare la rispettiva posizione nel modello. Questo flusso di lavoro è utile per pannelli di facciata continua, scale a pioli, telai o qualsiasi sottoassieme in cui la dimensione varia in base alla posizione nell'assieme principale.
Sono disponibili quattro passaggi per il processo di iCopy:
Termini iCopy
I seguenti termini vengono utilizzati in questa sezione per definire iCopy e i componenti correlati.
|
Modello iCopy |
Un file di assiemi che è stato creato per l'utilizzo con il comando iCopy. Questo file contiene le informazioni di definizione iCopy, la parte di scheletro adattiva e la geometria che definisce il modello. |
|
Parte dello scheletro del modello iCopy |
Il file della parte adattiva che determina la geometria dell'altro scheletro. Questa parte viene selezionata in Crea iCopy. Questa parte è derivata in altri componenti dell'assieme per creare il modello di scheletro. |
|
Definizione iCopy |
Le informazioni immesse nella finestra di dialogo Crea iCopy. Quando si crea un assieme, viene aggiunto al browser un nodo Definizione iCopy. |
|
Risultato iCopy |
I file di assiemi creati dal comando iCopy. Questi file di assiemi sono copie del modello iCopy che vengono posizionate e adattate nell'assieme di destinazione. |
|
Assieme di destinazione |
L'assieme in cui vengono posizionati i risultati iCopy. L'assieme deve contenere almeno una parte che viene utilizzata per posizionare i risultati iCopy. |
|
Parte dello scheletro di destinazione |
La parte nell'assieme di destinazione che viene utilizzata per posizionare i risultati iCopy e definire la serie di risultati. |
- Creare l'assieme di destinazione, inclusa la parte dello scheletro di destinazione contenente la geometria/serie per posizionare/adattare gli assiemi copiati.
- Creare un assieme di scheletro, inclusa la parte dello scheletro di modello contenente la geometria dello schizzo e le parti derivate da layout/forma del modello di scheletro.
- Utilizzare il comando Crea iCopy nell'assieme per attivarlo come modello iCopy. Il risultato è un modello iCopy contenente la definizione iCopy.
- Utilizzare il comando iCopy per creare uno o più risultati iCopy. Ogni risultato iCopy contiene la definizione iCopy, in modo che qualsiasi risultato iCopy possa essere utilizzato come modello iCopy.
Assieme di destinazione

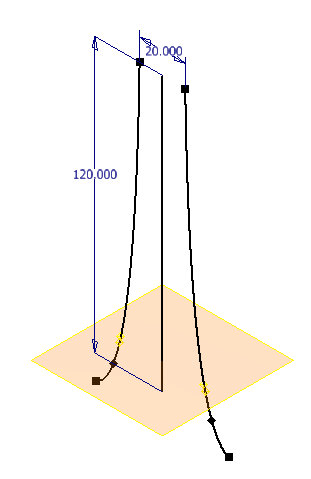

L'assieme di destinazione è la destinazione dei risultati iCopy. Questo assieme contiene la parte dello scheletro di destinazione. La parte dello scheletro di destinazione contiene la rappresentazione geometrica che determina la forma per ciascuna copia dell'assieme creata mediante il comando iCopy.
Assieme di scheletro

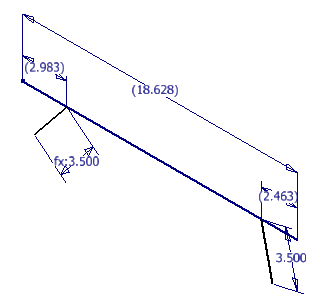

L'assieme di scheletro è il file che viene utilizzato con Crea iCopy per creare il modello iCopy. Questo file viene creato utilizzando le tecniche di modellazione con scheletro. L'assieme di scheletro contiene una parte dello scheletro che determina gli altri componenti nell'assieme. Per creare un assieme:
- Impostare la parte dello scheletro di modello iCopy come adattiva. La parte dello scheletro determina la geometria degli altri componenti nell'assieme. L'impostazione della parte dello scheletro come adattiva consente di utilizzare il comando iCopy per modificare la parte dello scheletro in base alla sua posizione nell'assieme di destinazione. La natura adattiva di tale assieme consente ad ogni risultato iCopy di avere una forma unica. Nota: Una geometria dello schizzo completamente vincolata può causare problemi con l'adattività. Per risultati ottimali, si consiglia di non vincolare completamente la geometria dello schizzo.
- Creare e verificare la parte dello scheletro del modello. Verificare la parte dello scheletro per posizionare lo scheletro di un assieme in un assieme di prova. Utilizzare l'adattività per modificare il modello di scheletro e verificare che venga aggiornato come previsto.
- Creare tutte le parti aggiuntive per il modello iCopy mediante la derivazione dalla parte dallo parte dello scheletro. La creazione di parti derivate da una parte dello scheletro è alla base della modellazione dello scheletro. La geometria forma/schizzo viene derivata dallo scheletro in altri documenti di parti. La geometria derivata costituisce la base per la geometria solida e altri dettagli nelle parti derivate.

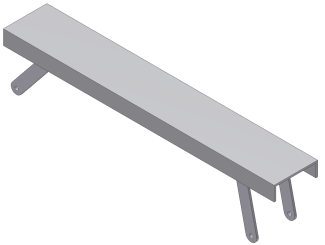

- Inserire parti aggiuntive nell'assieme di scheletro. L'assieme di scheletro può contenere parti derivate che cambiano forma e parti statiche che fanno riferimento a ciascun risultato iCopy.
Vincolare l'assieme di scheletro in modo specifico per ottenere i risultati migliori di adattività.
- Vincolare l'origine della parte di scheletro del modello iCopy all'origine dell'assieme del modello iCopy. Utilizzare un vincolo allineato per vincolare ciascun piano di origine (XY/XY, YZ/YZ e XZ/XZ).
- Vincolare l'origine di ciascuna parte derivata dalla parte dello scheletro all'origine della parte scheletro di modello iCopy. Utilizzare un vincolo allineato per vincolare ciascun piano di origine (XY/XY, YZ/YZ e XZ/XZ).
- Vincolare ciascuna parte che non deriva la propria posizione dallo scheletro ad altre parti dell'assieme del modello. Altre parti nell'assieme del modello includono scheletro, ulteriori parti derivate e parti non derivate.
Crea iCopy
Il comando Crea iCopy crea un modello iCopy da un assieme di scheletro adattivo. Durante la creazione del modello iCopy, è necessario selezionare i punti per posizionare e stabilire le dimensioni della geometria del componente. Selezionare i parametri da rendere disponibili nel comando iCopy e associare i disegni o i file di presentazione da copiare per ogni risultato iCopy.
Il comando Crea iCopy prepara i seguenti dati nella parte dello scheletro, all'interno dell'assieme dello scheletro adattivo, necessari per l'uso con il comando iCopy:
- Punti della geometria dello schizzo (punti finali di linee, archi e punti centrali di cerchi, ma non punti dello schizzo)
- (Facoltativo) Parametri utilizzati per variare i risultati di iCopy
- (Facoltativo) Disegni (.idw, .dwg) o file di presentazione (.ipn)
Posizionamento iCopy

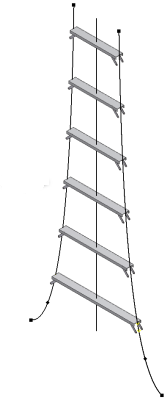

Il comando iCopy consente di creare una o più copie del modello iCopy e di aggiungere ciascuna copia all'assieme di destinazione. Ogni assieme (risultato iCopy) può variare dagli altri risultati iCopy del modello in base all'adattività utilizzata nel modello iCopy. Durante l'esecuzione del comando iCopy, è possibile impostare la copia o il riutilizzo di alcune parti, in base alla definizione e allo scopo.
File di disegno (.idw, .dwg) o di presentazione (.ipn) possono essere associati al modello iCopy utilizzando Crea iCopy. I file di disegno o presentazione vengono copiati durante un'operazione iCopy. I riferimenti per ciascun file di disegno o di presentazione vengono modificati in modo che puntino ai risultati iCopy.
Il posizionamento di un singolo risultato iCopy richiede i punti di riferimento per posizionare/dimensionare il risultato iCopy. Tali punti di riferimento corrispondono ai punti selezionati in Crea iCopy.
Per creare una serie di risultati iCopy sono necessari:
- Un piano di lavoro disposto in serie, utilizzato come riferimento/intersezione per creare serie di punti di riferimento.
- Un percorso per una serie di piani di lavoro.
- Un offset/un numero di copie /un inversione di direzione per una serie di piani di lavoro.
- Una guida (geometria) per indirizzare la disposizione in serie di ogni punto di riferimento (input).
Per associare una serie di risultati iCopy ad una serie di lavorazioni esistente, sono necessari:
- Una serie di punti di riferimento per ogni punto del modello iCopy
- Un numero di copie/inversione di direzione per una serie iCopy
