Accoppiamento a scatto, finestra di dialogo

Crea una lavorazione Accoppiamento a scatto utilizzando punti di schizzi 2D o punti di riferimento 3D ed elementi di direzione.

Accesso

Barra multifunzione: Scheda Modello 3D gruppo Parte plastica Accoppiamento snap

Specificazione dello stile
	Stile Gancio accoppiamento a scatto a sbalzo
	Stile Linea chiusa accoppiamento a scatto a sbalzo

Comune ad entrambi gli stili. Consente di specificare il posizionamento dell'accoppiamento a scatto.

Posizionamento
	Solido specifica il corpo di destinazione della lavorazione accoppiamento a scatto.
	Il posizionamento Da schizzo richiede punti su un piano dello schizzo (Centri).
		Inverti direzione trave o graffa inverte la direzione (inizialmente corrispondente alla perpendicolare del piano dello schizzo).
		Centri specifica la posizione centrale. I punti creati usando l'opzione Punto centrale vengono selezionati in modo automatico.

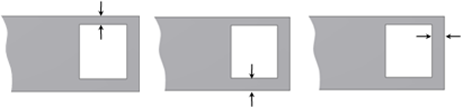

		Direzione gancio mostra quattro frecce selezionabili ad ^{intervalli di 90 gradi}.
	Il posizionamento Su punto richiede punti di riferimento 3D o punti dello schizzo (Centri) e due direzioni.
		Inverti direzione trave o graffa consente di definire la direzione.
		Direzione trave consente di invertire in senso inverso al vettore definito dalla selezione Direzione.
		Il selettore Direzione gancio/fermo consente di specificare la direzione del gancio o del fermo quando si seleziona l'opzione Su punto.
		Direzione gancio mostra quattro frecce selezionabili ad intervalli di 90 gradi.

La casella di controllo Estendi specifica se la trave deve estendersi o terminare:

	Estendersi fino all'elemento successivo
	Terminare in corrispondenza del punto

Consente di specificare i parametri trave della lavorazione accoppiamento a scatto.

	Spessore trave alla parete
	Lunghezza trave
	Spessore trave in corrispondenza del gancio
	Larghezza trave in corrispondenza della parete
	Larghezza trave in corrispondenza del gancio
