In questa sezione verrà inserito l'assieme carrello. Un carrello facilta il rilascio della parte plastica mediante l'estrazione del punzone laterale dallo stampo.
- Nella barra multifunzione, fare clic sulla scheda Assieme stampo > gruppo Assieme stampo > Asta
. - Orientare il modello come mostrato nell'immagine seguente. Gli inserti e i tasselli creati per il punzone laterale si trovano nella parte anteriore della vista.
- Nella finestra di dialogo Carrello, esaminare l'immagine di anteprima per individuare i riferimenti richiesti.
- Selezionare la superficie etichettata 1 nell'immagine seguente come riferimento Direzione di estrazione.
- Impostare l'offset della direzione di estrazione su -93 mm.
- Selezionare la superficie etichettata 2 nell'immagine seguente come riferimento Piano di base.
- Nella finestra di dialogo Asta fare clic su Inverti lato
per invertire l'orientamento del piano di base.
- Selezionare il punto medio del bordo evidenziato nell'immagine seguente come riferimento Punto di base. Quando il puntatore del mouse viene spostato nei pressi del centro dello spigolo, viene eseguito l'adattamento automatico a questo punto e viene visualizzato un punto giallo.
- Selezionare la superficie inferiore della piastra superiore come Piastra spina, come illustrato nell'immagine seguente.
- Nella finestra di dialogo Carrello, fare clic su Anteprima.
- Ruotare il modello per visualizzare la parte inferiore dell'assieme carrello.
- Nella finestra di dialogo Asta, fare clic su Punzone laterale

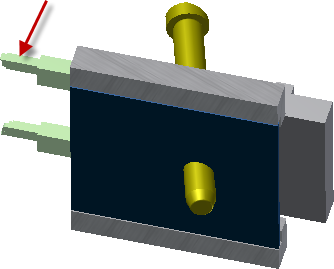

. Selezionare uno dei due punzoni laterali (lavorazioni di inserto o tassello) come riferimento Punzone laterale, come illustrato nell'immagine semplificata seguente. È necessario selezionare un solo inserto perché si trovano entrambi alla stessa distanza dal carrello.
- Nella finestra di dialogo Asta, fare clic su Aggiorna corsa
. - Nella parte superiore della finestra di dialogoAsta, fare clic su Personalizza per modificare i parametri dell'assieme asta.
- Dall'elenco Componente, selezionare Spina angolare.
- A destra del componente selezionato, fare clic su Proprietà selezione
. - Impostare il parametro AP_l su 85 mm.
- Fare clic su OK nella finestra di dialogo Spina angolare.
- Modificare gli altri compnenti, come mostrato nel seguente diagramma.
Componente Parametro Valore Dispositivo di scorrimento SL_b1 50 mm Dispositivo di scorrimento SL_b2 59 mm Serie guida (N.1) SL_b1 50 mm Serie guida (N.1) GS_es1 10 mm Serie guida (N.2) SL_b1 50 mm Serie guida (N.2) GS_es1 10 mm Tassello di bloccaggio LH_A 48 mm - Nella finestra di dialogo Carrello, fare clic su OK.
- Fare clic su OK nella finestra di dialogo Denominazione file per accettare i valori di default e posizionare l'asta.
- Nella barra degli strumenti Accesso rapido, fare clic su Salva per salvare l'assieme.
