Creazione di una vista ausiliaria

Nella barra multifunzione fare clic sulla scheda Posiziona viste gruppo Crea Ausiliaria per posizionare una vista ausiliaria eseguendo una proiezione da uno spigolo o da una linea in una vista primaria. La vista ausiliaria viene allineata alla vista primaria.

Lo stile predefinito delle annotazioni della vista ausiliaria è impostato nell'Editor stili e norme.

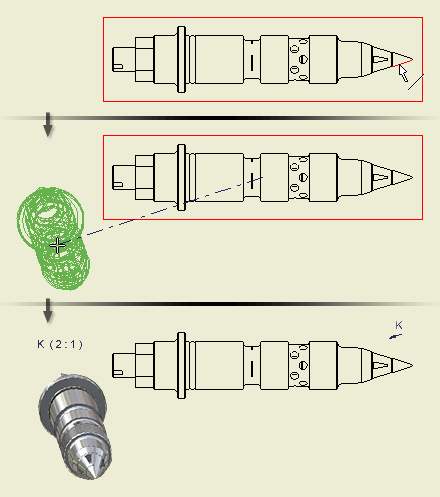

Nella barra multifunzione fare clic sulla scheda Posiziona viste gruppo Crea Ausiliaria . Selezionare una vista esistente come vista primaria. Nella finestra di dialogo Vista ausiliaria, impostare la scala, lo stile di visualizzazione e l'etichetta della vista o accettare le impostazioni correnti. Selezionare lo spigolo o la linea da cui proiettare la vista. Spostare l'anteprima nella posizione desiderata, quindi fare clic per posizionare la vista oppure fare clic su OK nella finestra di dialogo Vista ausiliaria. La vista può essere posizionata solo con un allineamento perpendicolare o parallelo rispetto allo spigolo o alla linea selezionati. Procedura di creazione di una vista ausiliaria Suggerimento: Per creare una vista ausiliaria da una linea di proiezione esterna alla geometria della vista, usare Vista in sezione.
