Ora verranno creati arrotondamenti sulle due linee chiuse di spigolo nelle facce anteriore e posteriore. Come prima, si fa riferimento alle quote presenti nello schizzo importato per determinare le dimensioni degli arrotondamenti.
- Nel browser Modello espandere la lavorazione parte denominata Estrusione1.

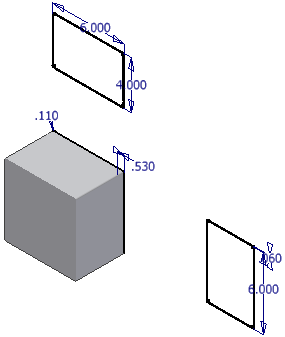

- Fare clic con il pulsante destro del mouse su Schizzo1, quindi scegliere Visibilità.
- Fare clic su Zoom tutto
.
- Fare clic sul comando Raccordo nella barra multifunzione
oppure fare clic con il pulsante destro del mouse e selezionare Raccordo dal Menu comandi frequenti. - Selezionare la linea chiusa di spigolo anteriore del coperchio (lo spigolo opposto alla faccia con lo schizzo).
L'arrotondamento viene visualizzato come anteprima nella finestra grafica.
- Evidenziare il valore del Raggio nella finestra di dialogo Raccordo, o nella casella di immissione del valore nella visualizzazione sullo sfondo, quindi selezionare il valore di raggio 0,110 definito dal progettista che ha creato il disegno DWG.
- Fare clic su OK per creare l'arrotondamento.
