È necessario inserire vincoli a nodo sferico sul lato opposto del carrello.
- Nel browser selezionare la cartella Vincoli. Fare clic con il pulsante destro del mouse e scegliere Vincolo a snodo sferico

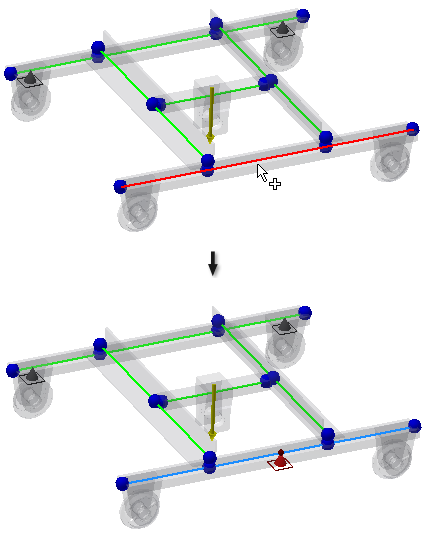

. - Selezionare la trave come mostrato nell'immagine seguente. Viene visualizzata l'anteprima del vincolo a snodo sferico.
- Nella finestra di dialogo Vincolo a snodo sferico, impostare l'offset su 170 mm, quindi fare clic su OK. Viene applicato il vincolo a snodo sferico.
- Inserire il secondo vincolo a nodo sferico per la stessa trave. Nel browser selezionare la cartella Vincoli. Fare clic con il pulsante destro del mouse e scegliere Vincolo a snodo sferico.

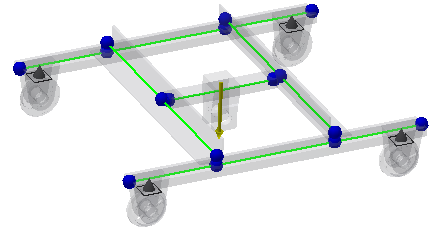

- Selezionare la stessa trave e impostare l'offset su 2330 mm. Fare clic su OK.
Sono stati applicati tutti i vincoli necessari, pertanto è possibile aggiungere carichi.
