Ora si definiranno le condizioni del contorno mediante l'aggiunta di vincoli e carichi strutturali. Si procederà innanzitutto con la definizione dei vincoli.
Nota: I vincoli sono necessari per le simulazioni del telaio. Se si esegue una simulazione senza vincoli, viene visualizzata una finestra di dialogo con il messaggio di errore che indica che non è stato definito alcun vincolo.
- Nel gruppo Vincoli fare clic su Vincolo a snodo sferico

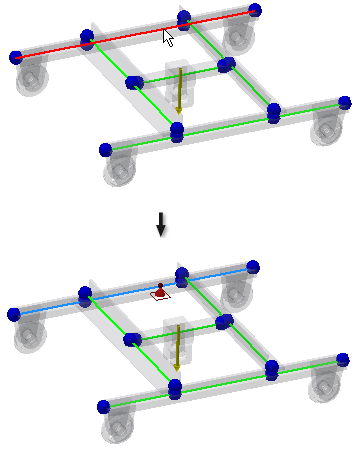

. Viene visualizzata la finestra di dialogo corrispondente, con il selettore Origine attivo. - Selezionare la trave come illustrato nell'immagine. Viene visualizzata l'anteprima del vincolo a snodo sferico.
-
Assicurarsi che l'opzione Assoluto sia selezionata nella finestra di dialogo Vincolo a snodo sferico. È necessario inserire il valore di offset utilizzando i valori assoluti misurati a partire dall'inizio della trave.
Nota: È possibile utilizzare il comando Sistemi locali
nel gruppo Visualizzazione per visualizzare i sistema di coordinate delle travi per definire l'inizio delle travi. - Nella finestra di dialogo Vincolo a snodo sferico, impostare l'offset su 170 mm, quindi fare clic su OK. Viene applicato il vincolo a snodo sferico.
- Inserire il secondo vincolo a nodo sferico nella stessa trave. Fare nuovamente clic su Vincolo a nodo sferico nel gruppo Vincoli.

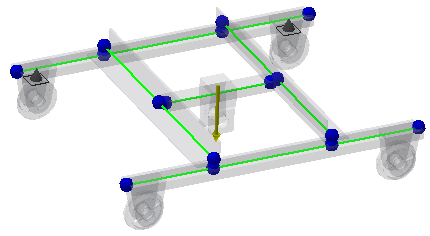

- Selezionare la stessa trave e impostare l'offset su 2330 mm. Fare clic su OK.
