- Nella barra multifunzione fare clic sulla
scheda Lamiera
gruppo Crea
Profilatura
. Viene visualizzata la finestra di dialogo Profilatura e viene richiesto di selezionare un profilo aperto. - Nella finestra grafica, fare clic sulla geometria dello spigolo proiettata sullo schizzo. Viene evidenziata la geometria selezionata e il pulsante di selezione Asse diventa attivo.
- Nella finestra grafica, fare clic sulla linea retta creata parallela allo spigolo proiettato e a cui è applicato un offset mediante una quota di 100 mm.
Nell'anteprima viene visualizzata una sezione di profilatura di 90 gradi, che però non verrà usata in questo esercizio.
- Impostare il valore dell'Angolo di profilatura su 90 gradi e immettere 30 gr nel campo.

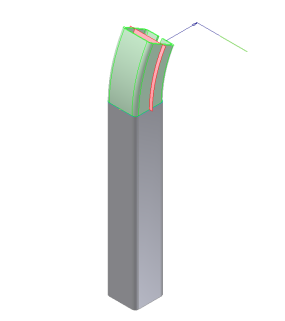

Nell'anteprima dovrebbe venire visualizzata l'immagine seguente:
- Fare clic su OK per creare il segmento della profilatura di 30 gradi e chiudere la finestra di dialogo.
Successivamente, è possibile ripetere questa procedura con alcune varianti per creare una profilatura analoga che si sposta di 30 gradi nella direzione opposta,
