Superfici unite

Le superfici create in altri sistemi CAD possono contenere dati incompatibili o altre irregolarità che richiedono una correzione. Per ottenere risultati ottimali, utilizzare il comando Trova errori nell'ambiente di correzione per analizzare le superfici. Correggere gli errori di superficie prima di utilizzarle in operazioni di modellazione a valle nell'ambiente di parti.

Differenza tra l'unione di superfici nell'ambiente di correzione e in quello di parti

Le funzioni del comando Unisci e i risultati ottenuti sono diversi nell'ambiente di correzione e nell'ambiente di parti:

	Ambiente di correzione	Ambiente di parti
Superfici	Consente di utilizzare unicamente superfici nell'ambiente di correzione.	Consente di utilizzare unicamente superfici e superset nell'ambiente di parti.
Operazioni	Analisi e contrassegno degli spigoli delle superfici per indicare quelli che è possibile unire in un superset. Degli strumenti specializzati correggono gli errori nei dati.	Analisi e contrassegno degli spigoli delle superfici per indicare quelli che è possibile unire in un superset. Degli strumenti specializzati correggono gli errori nei dati.
Browser	Nessuna lavorazione creata. Le operazioni non sono parametriche e non presentano una cronologia.	Le superfici unite creano una lavorazione di unione e collocano un'icona nel browser. Come altre lavorazioni, possono essere utilizzate in operazioni di modifica parametriche, quali il ripristino di elementi soppressi e così via.
Risultati	La geometria resta nel corpo di correzione.	Tutte le superfici, comprese quelle che non vengono unite, si trovano nell'ambiente di parti.

Vantaggi della selezione di superfici singole o multiple

Nella maggior parte dei casi, unire tutte le superfici in un superset o un corpo solido nell'ambiente di correzione.

Una volta selezionate, è possibile analizzare le superfici per identificare le facce che non possono essere unite o che presentano spazi, quindi procedere all'unione delle superfici idonee.

Nota: Durante l'operazione di unione, vengono considerati gli spigoli esterni delle superfici selezionate. Quando si esegue l'unione, accertarsi di selezionare tutte le superfici circostanti affinché vengano valutate nell'unione. Se si selezionano solo due superfici alla volta, è possibile ottenere risultati indesiderati.

Risultati dell'utilizzo di superfici che non possono essere unite in un superset

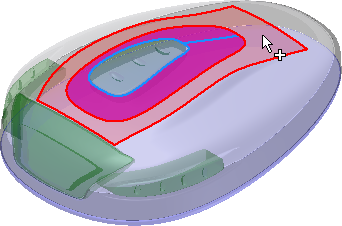

Quando si utilizza Unisci per analizzare le superfici nell'ambiente di correzione, i risultati dell'analisi vengono visualizzati nell'anteprima sotto forma di spigoli delle superfici contrassegnati con colori.

• Gli spigoli di colore nero vengono uniti alle superfici adiacenti per creare un superset.
• Gli spigoli visualizzati in rosso in un superset indicano gli spigoli liberi di una superficie. Gli spigoli rossi indicano anche lo spigolo esterno del superset, se quest'ultimo non racchiude un volume.
• Gli spigoli di color magenta vengono uniti agli spigoli adiacenti ma gli spigoli uniti non sono tangenti. È possibile usare le superfici ma gli spigoli quasi tangenti potrebbero non essere adatti per alcune operazioni di progettazione, come la creazione di una lavorazione di svuotamento.

Per creare un superset, potrebbe essere necessario correggere le superfici per rimuovere gli spazi o assicurarsi che gli spigoli rientrino nelle tolleranze.

Suggerimento: Non è possibile modificare le superfici composte al di fuori dell'ambiente di correzione. Assicurarsi che le superfici superset esistano per le modifiche necessarie nell'ambiente di parti.

È possibile separare una superficie?

Utilizzare il comando Separa per convertire le facce di un composto in superfici e mantenere il composto. Quando si separa un superset o un solido, si crea un nuovo composto.

Come si possono raggruppare superfici o trasferire una superficie in un gruppo differente?

Utilizzare il comando Trasferisci superficie per selezionare le facce o i corpi e spostarli in un nuovo composto o unirli a un corpo selezionato. È anche possibile fare clic con il pulsante destro del mouse su un superset nel browser e utilizzare il comando del menu contestuale Aggiungi superficie per unire una superficie selezionata al superset attivo.
