- Nel browser, fare doppio clic su Harness Assembly1.
-
Nella barra multifunzione fare clic sulla
scheda Cavi e cablaggi
gruppo Crea
Crea segmento
. - Posizionare il cursore sul segmento di cablaggio di cui creare una diramazione e poi fare clic sul punto di riferimento del segmento illustrato per impostarlo come punto iniziale della diramazione.

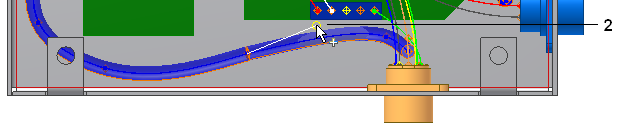

- Impostare l'offset su 0.470, quindi selezionare un punto (2) tra il segmento e il connettore LTP:1.

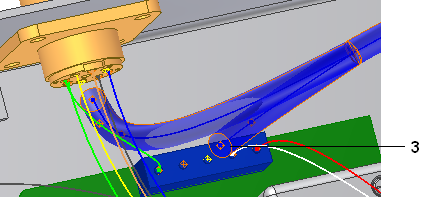

- Per il punto finale (3) impostare l'offset su 0,270, quindi selezionare la faccia del connettore LTP:1 accanto al piedino 3.

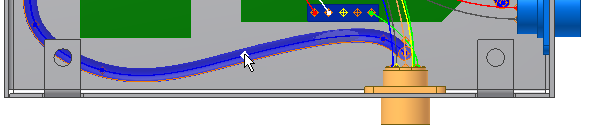

- Fare clic con il pulsante destro del mouse e scegliere Fine per completare la diramazione con una forma simile a quella mostrata nell'illustrazione.
