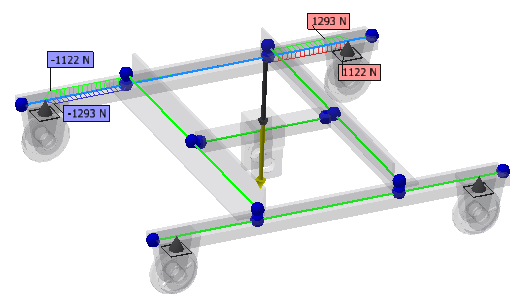

Per visualizzare i risultati importanti per una determinata trave, è possibile aggiungere diagrammi definiti dall'utente nella finestra grafica. Nel gruppo Risultato fare clic su Diagramma
.

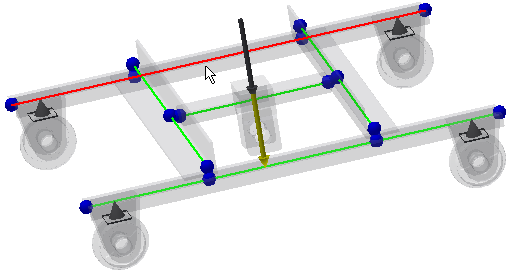

Nell'area Travi, selezionare in che modo si desidera specificare quali travi sono incluse nei diagrammi. In questa esercitazione, selezionare la casella Travi selezionate e selezionare la trave come mostrato nell'immagine seguente.
A questo punto, selezionare i risultati da visualizzare. Selezionare le caselle Fx e Fy nell'area Carichi.
Fare clic su OK per chiudere la finestra di dialogo Diagramma.
È possibile regolare la visualizzazione dei diagrammi della trave nella finestra di dialogo Scale diagramma. Nel browser selezionare Diagrammi, fare clic con il pulsante destro del mouse e scegliere Scale diagramma
. Utilizzare i pulsanti Espandi, Contrai e Normalizza per regolare la scala di diagrammi. Fare clic su OK per vedere la modifica in scala nei diagrammi visualizzati.
