Creare un cavo a nastro tra un connettore iniziale e un connettore finale.
- Attivare l'assieme Ribbon Cable.
-
Nella barra multifunzione fare clic sulla
scheda Cavi e cablaggi
gruppo Crea
Crea cavo a nastro
. - Verificare che la Categoria sia impostata su Esercitazione e che il nome sia impostato su 28-AWG-9-Conductor.

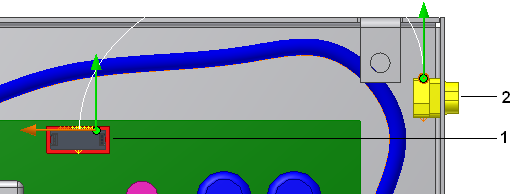

- Nella finestra grafica selezionare il connettore iniziale (1) e il connettore finale (2).
Si notino le frecce direzionali e la spline visualizzati. La freccia verde indica la direzione esterna del connettore. La freccia arancione mostra l'orientamento della larghezza del corpo del cavo a nastro. La spline indica la forma iniziale del cavo a nastro.
-

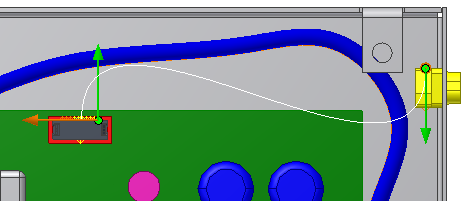

La direzione esterna in corrispondenza del connettore finale non è corretta. Fare clic sullo strumento di direzione esterna nell'area Connettore finale per modificare la direzione.
- Fare clic su OK.
Si è ancora in modalità di creazione del cavo a nastro ed è possibile aggiungere punti intermedi per modificare la forma attuale.
- Fare clic con il pulsante destro del mouse, scegliere Modifica offset ed immettere 0,500 pollici.

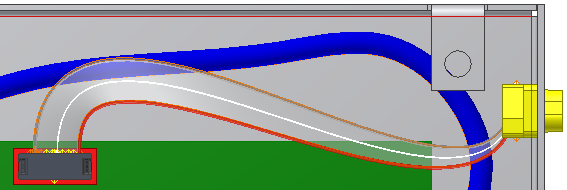

- Fare clic sulla finestra grafica per aggiungere un punto intermedio (1) che definisca la modalità di accostamento del cavo a nastro al connettore iniziale.
- Fare clic nella finestra grafica per definire l'accostamento al connettore finale. A questo punto, fare clic su un punto di riferimento esistente (2).
- Fare clic con il pulsante destro del mouse e scegliere Fine.
