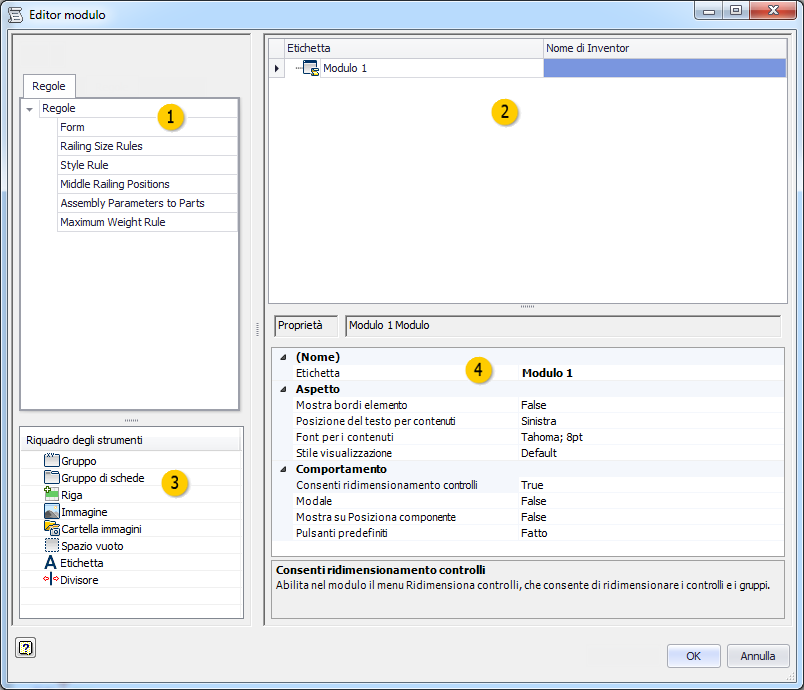

Finestra di dialogo Editor moduli e regole

Aggiungere o modificare i controlli che consentono di avviare i moduli e attivare le regole dal browser iLogic.

Accesso

Nel browser iLogic, fare clic con il pulsante destro del mouse in un'area vuota e scegliere Modifica.

Regole

Trascinare e rilasciare una regola nella struttura di progetto del modulo per aggiungere un pulsante nel browser iLogic. Utilizzare il pulsante per attivare la regola.

Struttura di progetto del modulo

Progettare il browser iLogic nell'area della struttura di progetto del modulo.

• Trascinare e rilasciare le regole e gli elementi della Casella degli strumenti nella struttura di progetto del modulo per progettare e organizzare il browser iLogic.
• Fare clic su un'etichetta per modificare il testo.
• Selezionare un elemento per definire le proprietà nell'area Proprietà.

Casella degli strumenti

Trascinare e rilasciare un elemento nella struttura di progetto del modulo.

	Modulo	Aggiunge un modulo interfaccia utente vuoto. Personalizzare il modulo utilizzando la finestra di dialogo Editor modulo.
	Gruppo	Consente di raggruppare gli elementi nel browser iLogic. I gruppi sono racchiusi in un riquadro e comprimibili.
	Gruppo di schede	Consente di creare un gruppo di schede all'interno del browser iLogic.
	Riga	Crea una riga per organizzare i controlli in senso orizzontale. I controlli sono organizzati verticalmente per impostazione predefinita.
	Spazio vuoto	Consente di aggiungere uno spazio vuoto nella scheda del browser iLogic.
	Etichetta	Consente di aggiungere un'etichetta di testo nella scheda del browser iLogic.
	Divisore	Consente di aggiungere un divisore ridimensionabile nella scheda del browser iLogic.

Proprietà

Definisce le proprietà per l'elemento evidenziato nella struttura di progetto del modulo. Le proprietà variano a seconda dell'elemento selezionato.

Abilitazione nome parametro	Definisce il nome di un parametro true/false di Inventor. Per abilitare questo controllo, impostarlo su True.
Font	Definisce il tipo di carattere per il controllo.
Font per contenuti	Definisce il tipo di carattere per i controlli presenti all'interno di questo modulo o gruppo.
Immagine	Definisce il file di immagine da visualizzare in questo controllo.
Etichetta	Definisce il testo da visualizzare per questo elemento nel modulo.
Larghezza massima	Definisce la larghezza massima per il controllo. Il numero indica il numero di caratteri del font specificato.
Larghezza minima	Definisce la larghezza minima per il controllo. Il numero indica il numero di caratteri del font specificato.
Azione eseguita al clic	Definisce l'azione del pulsante quando viene selezionato. Selezionare da un elenco di opzioni.
Mostra bordi	Se impostato su True, visualizza tutti i bordi intorno ai controlli.
Mostra testo	Se impostato su True, il testo dell'etichetta viene visualizzato sul pulsante. Per visualizzare soltanto un'immagine sul pulsante, impostarlo su False.
Posizione del testo per contenuti	Definisce la posizione del testo per i controlli all'interno di questo modulo o gruppo.
Descrizione comandi	Definisce il testo della descrizione comandi da visualizzare quando si posiziona il cursore sul controllo.
Stile di visualizzazione	Definisce lo stile di visualizzazione o lo skin per il modulo. Selezionare da un elenco di opzioni.
