Rimuove materiale dall'interno di una parte creando una cavità con pareti dello spessore specificato. È possibile rimuovere facce specifiche per creare un'apertura nella lavorazione di svuotamento.
Accesso
Barra multifunzione:
scheda Modello 3D
riquadro Modifica
Svuotamento
Scheda Svuotamento
- Direzione
-
Specifica il contorno della lavorazione di svuotamento relativo alla faccia della parte.
- Interno
-
La parete della lavorazione di svuotamento viene sfalsata verso l'interno della parte. La parete esterna della parte originale diventa la parete esterna della lavorazione di svuotamento.
- Esterno
-
La parete della lavorazione di svuotamento viene sfalsata verso l'esterno della parte. La parete esterna della parte originale diventa la parete interna della lavorazione di svuotamento.
- Entrambi i lati
-
La parete della lavorazione di svuotamento viene sfalsata in uguale misura verso l'interno e verso l'esterno della parte. Allo spessore della parte viene aggiunta metà dello spessore della lavorazione di svuotamento.
- Rimuovi facce
-
Seleziona le facce delle parti da rimuovere. Le facce rimanenti vengono usate come pareti della lavorazione di svuotamento.
Fare clic per attivare la parte, quindi selezionare le facce da rimuovere. Per ripristinare una faccia, tenere premuto il tasto CTRL e selezionare la faccia.
Le facce selezionate vengono rimosse. Lo spessore specificato viene applicato alle facce rimanenti per creare le pareti della lavorazione di svuotamento. Se non si seleziona alcuna faccia per la rimozione, la cavità della lavorazione di svuotamento sarà interamente racchiusa nella parte.

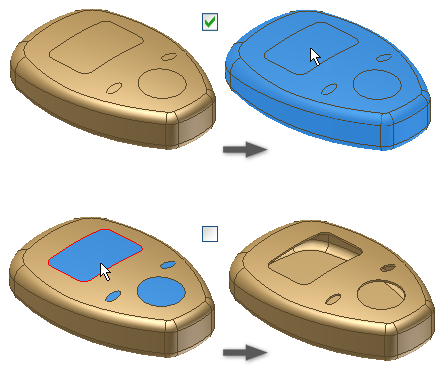

- Catena facce automatica
-
Attiva o disattiva la selezione automatica di più facce a tangente continua. L'impostazione di default è On. Deselezionare la casella di controllo per consentire la selezione di singole facce tangenti.
- Solidi
-
Consente di selezionare i corpi solidi interessati in un file di parti multi-corpo. Non è disponibile se la parte contiene solo un corpo.
- Spessore
-
Specifica lo spessore da applicare uniformemente alle pareti della lavorazione di svuotamento. Le superfici della parte non selezionate per la rimozione diventano pareti della lavorazione di svuotamento. Per utilizzare il valore Spessore in una tabella dei parametri, evidenziare il valore nella casella, quindi fare clic con il pulsante destro del mouse sull'opzione che consente di tagliarla, copiarla, incollarla o eliminarla.
Scheda Altro
- Consenti approssimazione
-
Se non esiste alcuna soluzione precisa, consente una deviazione dallo spessore specificato al momento del calcolo della lavorazione di svuotamento. Una soluzione precisa crea uno svuotamento in cui ogni punto della superficie originale dispone di un punto corrispondente sulla superficie dello svuotamento. La distanza tra i due punti è uguale allo spessore specificato.
Specificare se consentire una soluzione approssimativa, quindi fare clic sulla freccia per selezionare il tipo di deviazione dall'elenco. Fare clic su un comando per scegliere un'opzione di calcolo.
Normale la deviazione viene divisa per risultare sia al di sopra che al di sotto dello spessore specificato.
Mai troppo sottile mantiene lo spessore minimo. La deviazione deve essere superiore allo spessore specificato.
Mai troppo spesso mantiene lo spessore massimo. La deviazione deve essere inferiore allo spessore specificato.
- Ottimizzato
-
Esegue il calcolo usando una tolleranza che consente un tempo di calcolo minimo.
- Specifica tolleranza
-
Esegue il calcolo usando la tolleranza specificata. Potrebbe essere necessario un tempo di calcolo considerevole. Fare clic sul comando e specificare una tolleranza.
(Altro)
È possibile modificare lo spessore di default per applicare uno spessore differente alle pareti selezionate. Fare clic nella riga da attivare e selezionare le facce desiderate.
- Seleziona
-
Visualizza il numero di facce a cui verrà applicato il nuovo spessore.
- Spessore
-
Specifica il nuovo spessore delle facce selezionate.
Se si elimina una riga, le pareti della lavorazione di svuotamento vengono reimpostate sullo spessore di default.
