Nella parte successiva dell'esercizio, si crea la guida o "curva guida" da utilizzare nell'operazione di loft.
- Orientare la parte in modo che l'estremità stretta si trovi di fronte all'utente, come illustrato nell'immagine seguente.
-
Iniziare un nuovo schizzo sull'estremità stretta della parte sulla faccia indicata. -
Avviare il comando Spline e fare uno schizzo di una spline tra il punto medio della linea verticale proiettata e un punto al di sopra del punto medio della parte. Posizionare il punto finale in corrispondenza del punto medio della linea verticale proiettata opposta. Fare doppio clic sull'ultimo punto per creare la spline. - Scegliere Fatto dal menu contestuale o premere il tasto Esc per terminare il comando Spline.
-
Posizionare un vincolo verticale tra il punto fissato centrale e il punto medio della linea proiettata. - Posizionare una quota da 7-mm dal punto medio dello spigolo superiore al punto fissato centrale.
- Scegliere Fatto dal menu contestuale o premere il tasto Esc per terminare il comando Quota.
-

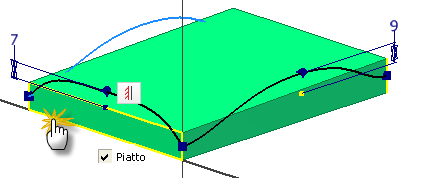

Fare clic con il pulsante destro sul punto fissato centrale e scegliere Piatto dal menu contestuale. La sezione centrale della spline presenta ora una curvatura con valore zero. Sebbene non sia obbligatorio per questo esercizio, una quota senza unità può essere applicata alla maniglia per estendere la lunghezza del segmento piatto.
-
Concludi schizzo. - Salvare il file.
