Le impostazioni del risolutore IFA possono essere applicate a tutte le simulazioni. Ogni volta che si avvia una nuova simulazione, vengono utilizzate queste preferenze. È possibile sostituire le impostazioni globali modificando le proprietà di ogni singola simulazione.
Questa sezione illustra i controlli disponibili nella scheda Risolutore.
|
Accesso |
Barra multifunzione:
scheda IFA
gruppo Impostazioni
Impostazioni IFA
|
| Impostazioni di default risolutore | ||
| Algoritmo DSC (cedimenti trave) |
Selezionare per abilitare l'elemento di discontinuità durante i calcoli di una struttura in cui sono definiti dei cedimenti. |
|
| Risultati | ||
| Punti trave | Specificare il numero di punti trave che vengono calcolati dal risolutore. | |
Algoritmo DSC
L'algoritmo DSC consente di calcolare una struttura con cedimenti.
Per qualsiasi trave per cui sia stato definito un qualsiasi tipo di analisi, con i seguenti cedimenti:
- Normale
- Unilaterale
- Elastico
- Elastico e unilaterale
Vengono eseguite le seguenti operazioni:
- Viene generato un nuovo nodo nella struttura al momento della generazione del modello strutturale.
- L'elemento di input con il cedimento viene modificato. Il nuovo nodo sostituisce quello precedente nell'elemento (il nodo precedente rimane negli altri elementi strutturali).

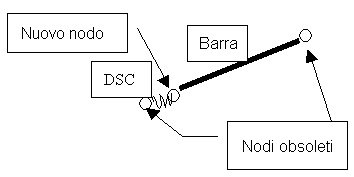

- Tra il nodo precedente e quello nuovo, Robot crea l'elemento DSC (discontinuità). Vedere l'immagine di seguito:
L'elemento DSC è un elemento a due nodi, in cui le forze nodali vengono generate in base alla seguente formula:
L'utilizzo degli elementi DSC consente di definire i cedimenti elastici in una trave.
