Nella parte successiva dell'esercitazione si crea un piano di lavoro che risulta sfalsato dal piano XY di default dell'origine della parte. Il piano di lavoro è la base per un nuovo schizzo.
-
Fare clic sulla freccia rivolta verso il basso della scheda Modello
gruppo Geometrie di lavorocomando Piano nella barra multifunzione. Quindi selezionare Offset da piano dal menu a discesa Piano
. - Ancora una volta, fare attenzione al browser Modello a lato della finestra grafica. La cartella Origine dovrebbe essere ancora nello stato espanso. In caso contrario, fare clic sul pulsante + per espandere la cartella Origine della parte.
- Come fatto in precedenza, spostare il cursore su Piano YZ, Piano XZ e Piano XY nel browser. Dato che ogni piano Origine viene evidenziato nella finestra grafica, identificare quale elemento browser corrisponde ad ogni piano di origine nella finestra grafica.
- Fare clic su Piano XY. A questo punto, è possibile creare un piano di lavoro parallelo al piano XY di default (evidenziato in blu), ma ad una distanza specificata.

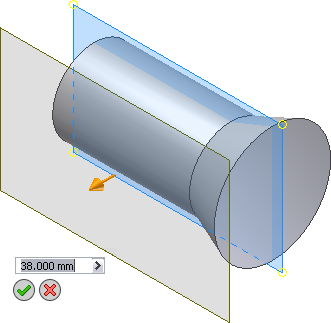

- Fare clic sul manipolatore della freccia di distanza color oro e trascinare il piano di lavoro parallelo in direzione positiva (verso l'utente) di circa 38 mm. In alternativa, è possibile immettere direttamente 38 nella casella di immissione del valore. Non è necessario includere i mm se si sceglie questo metodo.
- Fare clic sul pulsante verde OK per creare il piano di lavoro parallelo di offset e terminare il comando.
La nuova lavorazione, Piano di lavoro1, viene aggiunta al browser Modello.
