La pistola per sigillanti è un assieme costituito da più parti, mobili e non. È possibile utilizzare una pistola per sigillanti in diversi scenari. Nel nostro caso è stato scelto di simulare l'assieme in uno stato di equilibrio statico.
Questa simulazione studia gli effetti prodotti quando si preme il grilletto e la pressione esercitata sulla parte inferiore del tubo del sigillante sta per superare la resistenza interna del tubo. In questo istante, immediatamente prima che il sigillante fuoriesca dal tubo, l'assieme si trova in uno stato di equilibrio statico.
Nella barra multifunzione fare clic sulla
scheda Ambienti
gruppo Inizia
Analisi sollecitazione
per accedere all'ambiente di Analisi sollecitazione.

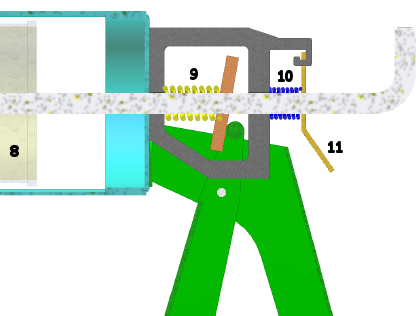

Espandere Caulk Gun.iam nel browser di Analisi sollecitazione. Si escluderanno i componenti seguenti dalla simulazione:
- Tubo del sigillante [8]
- Molla dell'attuatore [9] (non modellata ma simulata con il contatto della molla)
- Molla del dispositivo di blocco [10]
- Dispositivo di blocco [11]
