In seguito all'applicazione della lavorazione di separazione alla tramoggia, questa non presenterà più una forma chiusa continua. È possibile creare un modello piatto adatto alla lavorazione.
- Nella barra multifunzione fare clic sulla
scheda Lamiera
gruppo Modello piatto
Crea modello piatto
.

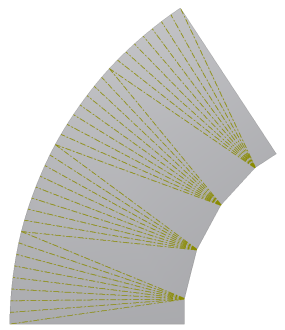

Nel modello piatto vengono visualizzate le linee d'asse della piega e le linee d'estensione della piega che indicano la zone di piega richieste per appiattire la tramoggia.
Nota: È possibile aggiungere una lavorazione di tipo Separazione ad una tramoggia creata a partire da due profili chiusi e generare un modello piatto valido. Potrebbe essere necessario produrre questo tipo di parte in due pezzi.
Usando il modello piatto sarà possibile esplorare la funzionalità Annotazione ordine piega.
