Questo tipo di parte viene realizzato in lamiera. In questa esercitazione si utilizza il comando Svuotamento per creare uno spessore uniforme della lamiera in una normale parte di Autodesk Inventor. I passaggi in cui si utilizzano i comandi di Autodesk Inventor per la lamiera per modellare la parte vengono esaminati in un'altra esercitazione.
- Nella barra multifunzione fare clic sulla
Scheda Modello 3D
gruppo Modifica
Svuotamento

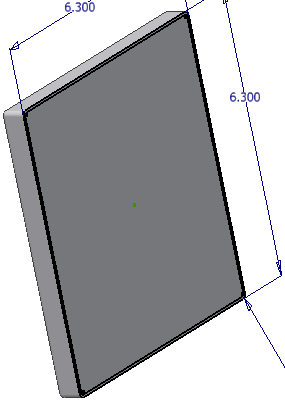

. - Utilizzare Orbita per regolare il punto di vista e renderlo simile a quello mostrato nell'immagine. L'orientamento esatto non è importante.
- Il comando Svuotamento consente di svuotare il modello mantenendo uno spessore della parete specifico. È possibile rimuovere facce del modello che verrà aperto al termine del comando.
- Selezionare la faccia con lo schizzo.
- Utilizzando la tecnica di riferimento alle quote appresa in precedenza, evidenziare il valore di default nel campo Spessore della finestra di dialogo Svuotamento, quindi selezionare il valore di quota .060 nella vista dall'alto della geometria dello schizzo per impostare lo spessore del materiale.

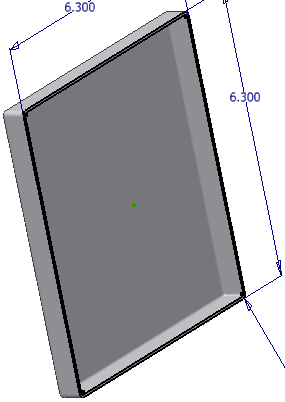

- Fare clic su OK per creare lo svuotamento e uscire dal comando.
Poiché l'arrotondamento è stato creato prima dello svuotamento, il raccordo interno viene creato automaticamente come parte dell'operazione di svuotamento.
- Nel browser Modello fare clic con il pulsante destro del mouse sul nodo Schizzo1 del browser e deselezionare l'opzione Visibilità per disattivare la visualizzazione dello schizzo.
- Salvare la parte e utilizzare cover_panel come nome del file.
- Chiudere la parte.
