Crea una superficie di contorno generando una superficie piana o 3D all'interno del contorno specificato.
|
Accesso |
Barra multifunzione:
scheda Costruzione
gruppo Superficie
Superficie di contorno
|
|
Contorno |
Specifica il contorno della superficie. Selezionare una catena di spigoli a tangente continua per specificare un'area chiusa. Quando la selezione del contorno rappresenta un'area chiusa, è possibile selezionare il contorno successivo. |
|
Condizione |
Elenca il nome dello spigolo selezionato e il numero di spigoli nel gruppo di selezione. Consente anche di specificare la condizione di spigolo da applicare ad ogni spigolo della superficie di contorno. Fare clic sulla freccia per selezionare condizione di spigolo. Nota: Poiché gli spigoli continui devono avere la stessa condizione di spigolo, tutti gli spigoli di superficie selezionati che sono tangenti o continui con l'elemento precedente vengono uniti.
|

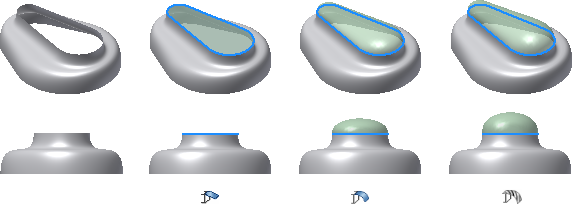

Contatto (G0)
Tangente (G1)
Levigato (G2) Il bordo selezionato nell'immagine che segue è un esempio di una geometria che non supporta condizioni di contorno alternative.
