Utilizzare Spostamento/Rotazione 3D per modificare un punto di riferimento per la diramazione del segmento.
- Per visualizzare meglio i dati, disattivare la visibilità delle geometrie che ostruiscono la vista.

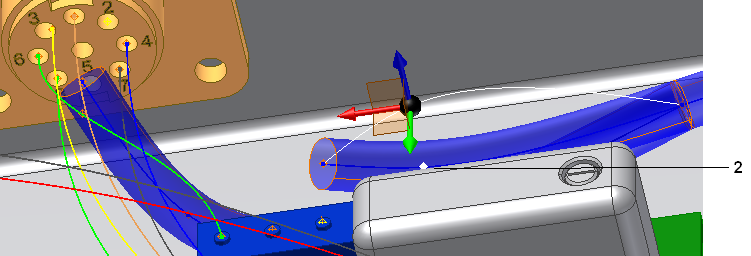

- Nella finestra grafica, fare clic con il pulsante destro del mouse sul secondo punto di riferimento (2) della diramazione come nell'illustrazione seguente.
- Fare clic con il pulsante destro del mouse e scegliere Spostamento/rotazione 3D dal menu contestuale.

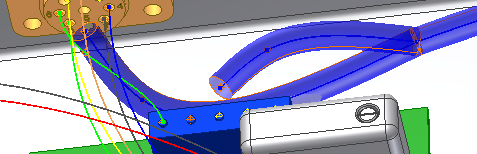

- Trascinare il punto in senso verticale fino a quando l'anteprima non risulti simile alla forma seguente, fare clic con il pulsante destro e selezionare Applica.
- Continuare la regolazione fino ad ottenere la forma desiderata, fare clic con il pulsante destro e selezionare OK.
Nota: Dopo aver creato il segmento, è possibile verificare se i punti lungo il segmento violano il valore del raggio piega. Nel browser, fare clic con il pulsante destro del mouse sul segmento, quindi selezionare Raggio piega
Verifica dal menu contestuale. Prima di verificare i punti, assicurarsi che il moltiplicatore del raggio piega sia impostato. Per ulteriori informazioni sulla verifica del raggio piega, vedere "raggio piega, verifica" nell'indice della Guida in linea. - Salvare l'assieme di cablaggio.
