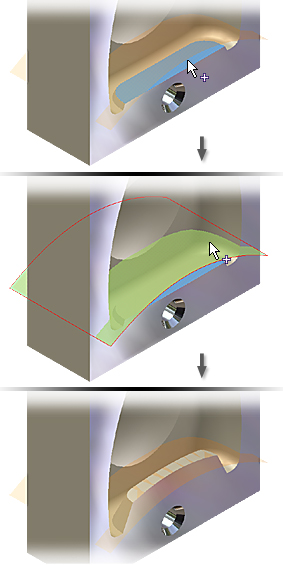

A seguito delle modifiche apportate al progetto, potrebbe essere necessario sostituire una faccia di una parte con una superficie scolpita o piani di lavoro. Il comando Sostituisci faccia consente di selezionare la faccia da sostituire e la nuova faccia. Viene creata una lavorazione di sostituzione faccia, che può essere modificata mediante i comandi di schizzo e di lavorazione.
Suggerimenti per la sostituzione delle facce delle parti
- La parte deve intersecare completamente la nuova faccia. Se è più grande della parte, la nuova faccia viene tagliata, ma non viene estesa o contratta in modo che corrisponda alle quote della superficie.
- Se le superfici vengono importate o combinate, usare il comando Unisci per unire le superfici in un superset.
- Non è possibile sostituire le facce perpendicolari alla nuova faccia perché non la intersecano.
- Non è possibile copiare o incollare in modo indipendente la faccia sostituita, né utilizzarla in una serie o in una iFeature. È possibile includerla in queste operazioni se viene selezionata anche la lavorazione primaria.
Possibilità di usare la geometria creata tramite il comando Copia oggetto come faccia di sostituzione
L'operazione è possibile. Durante la modifica di una parte in un assieme, è possibile utilizzare il comando Copia oggetto per copiare la geometria in modo associativo da un'altra parte nella parte attiva.
Possibilità di usare un piano di lavoro come faccia di sostituzione
È possibile creare e selezionare uno o più piani di lavoro per generare una faccia di sostituzione piana. I piani di lavoro si comportano come le superfici selezionate, fatta eccezione per le estensioni. le estensioni del piano di lavoro sono infinite indipendentemente dalla visualizzazione grafica.
Durante la modifica di una lavorazione di sostituzione faccia, il passaggio da una selezione di un piano di lavoro singolo ad una selezione di un piano di lavoro singolo alternativo consente di conservare le lavorazioni dipendenti. Le lavorazioni dipendenti non vengono conservate al momento del passaggio da selezioni singole a selezioni multiple o passando a selezioni multiple alternative.
