La parte viene ora convertita in due singole parti.
Esistono diversi modi per creare una parte a partire da un modello esistente. Di seguito vengono descritte le due procedure più comuni:
- Scegliere Salva con nome per creare una parte contenente tutte le lavorazioni in uno stato modificabile.
- Creare una iPart controllata da tabella e sopprimere o abilitare lavorazioni singole.
Prima di creare una nuova parte singola, si creerà lo schizzo per posizionare il foro filettato in entrambe le parti.

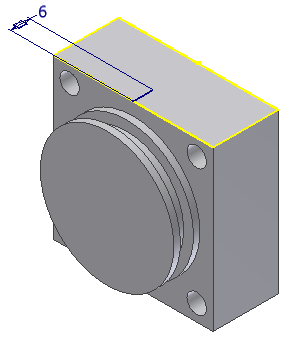

- Creare un nuovo schizzo sulla faccia superiore come illustrato nella seguente immagine.Suggerimento: Usare il ViewCube per spostarsi sulla vista dall'alto.
- Creare una linea e assegnare a tale linea una quota di 6 mm dal punto medio allo spigolo anteriore. Verificare che sia perpendicolare allo spigolo anteriore o parallela ad uno spigolo laterale.
- Completare lo schizzo.
-
Salvare il file. - Scegliere
Salva con nomeSalva con nome e specificare il nome seguente per la nuova parte: End Cap Front - Ora si lavora nel nuovo file e il file originale, End Cap Front, è stato chiuso.
Si procederà quindi con l'aggiunta delle singole lavorazioni ad End Cap Front.
