A questo punto è necessario definire i collegamenti rigidi per creare connessioni tra i nodi selezionati. Si procederà con la creazione di collegamenti rigidi tra i nodi che si trovano sotto e sopra le ruote del carrello.
- Nel gruppo Connessioni fare clic su Collegamento rigido

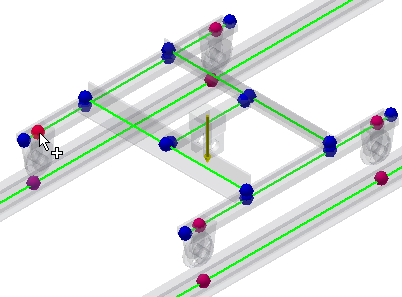

. - Viene attivato automaticamente il pulsante Nodo principale. Selezionare il nodo come illustrato nell'immagine.

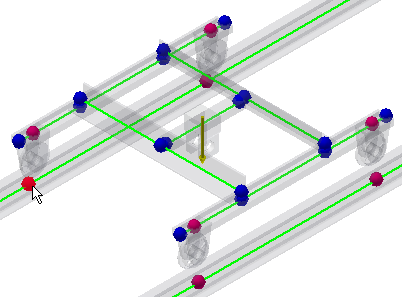

- Viene attivato il pulsante Nodi derivati. Selezionare il nodo come illustrato nell'immagine:
- Nella finestra di dialogo Collegamento rigido, nell'area Rotazione, deselezionare la casella di controllo Asse Y. Il collegamento rigido può ruotare liberamente intorno all'asse Y. Fare clic su Applica.

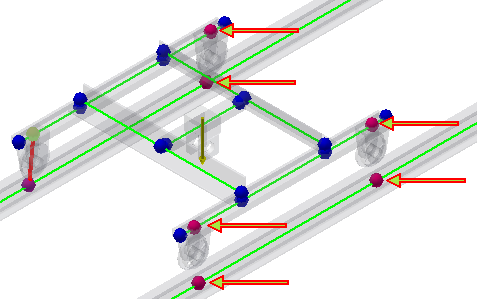

- La finestra di dialogo Collegamento rigido resta aperta dopo la creazione del primo collegamento rigido. Definire i collegamenti rigidi tra i nodi sotto le altre tre ruote del carrello. Selezionare sempre il nodo sotto la ruota come nodo principale e il nodo sopra la ruota come nodo derivato. Per tutti i collegamenti rigidi, deselezionare la casella di controllo Asse Y nell'area Rotazione. Nell'immagine, vedere quali nodi è necessario selezionare per creare collegamenti rigidi. Dopo aver definito l'ultimo collegamento rigido, fare clic su OK per chiudere la finestra di dialogo Collegamento rigido.
- Sono quindi stati creati quattro nuovi collegamenti rigidi tra i nodi personalizzati selezionati.
